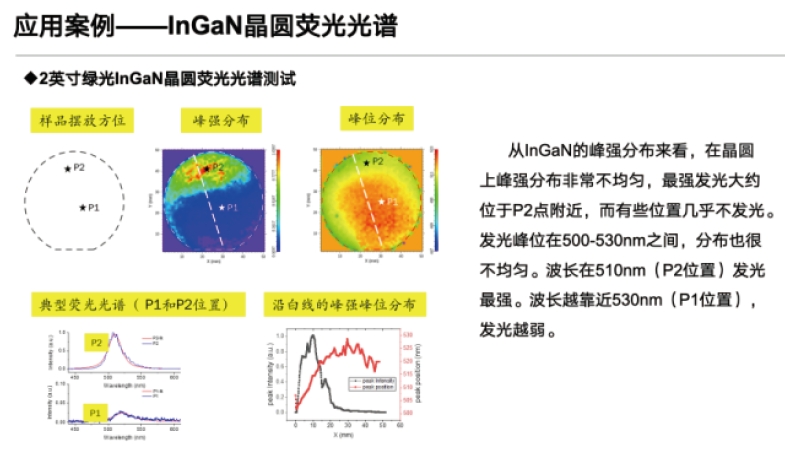

PL測試是一種無損的測試方法，可以快速、便捷地表征半導體材料的缺陷、雜質以及材料的發光性能。其主要功能包括：1）組分測定；對三元或四元系合金，如InGaN等，通過PL 峰位確定半導體材料的禁帶寬度，進而確定材料組分X；2）雜質識別；通過光譜中的特征譜線位置，可以識別材料中的雜質元素；3）雜質濃度測定；4）半導體材料的少數載流子壽命測量；5）位錯等缺陷的相關作用研究。

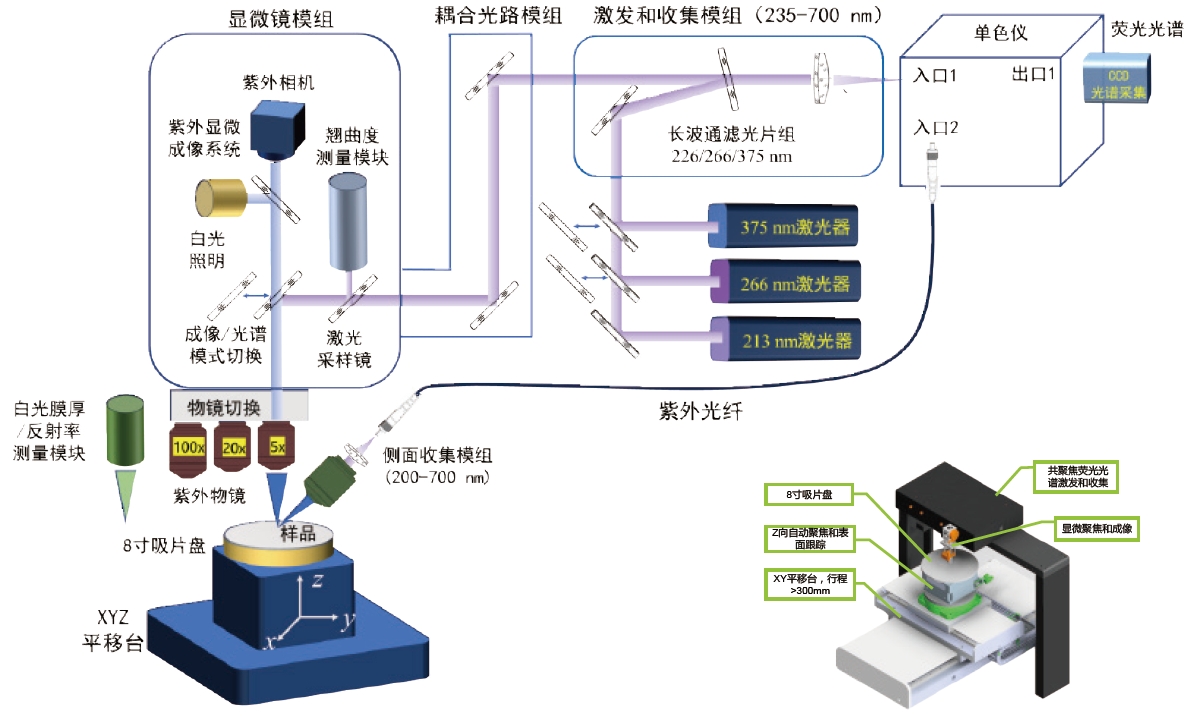

| 熒光激發和收集模塊 | 激發波長 | 213/266/375/405 nm |
| 自動對焦 | 在全掃描范圍自動聚焦和實時表面跟蹤。
對焦精度<0.2 um。
|
|
| 顯微鏡 | 可見光物鏡，100 × / 50 × / 20 ×， 用于405 nm激發光。
近紫外物鏡，100 × / 20 ×，用于375 nm激發光。
紫外物鏡，5 ×，用于213 nm / 266 nm的紫外激發光。
|
|
| 樣品移動和掃描平臺 | 平移臺 | 掃描范圍大于300 × 300 mm²。
*小分辨率1 m。
|
| 樣品臺 | 8吋吸氣臺（12吋可定制）
可兼容2、4、6、8吋晶圓片
|
|
| 光譜儀和探測器 | 光譜儀 | 焦長320 mm單色儀，可接面陣探測器。
光譜分辨率：優于0.2 nm @ 1200 g/mm
|

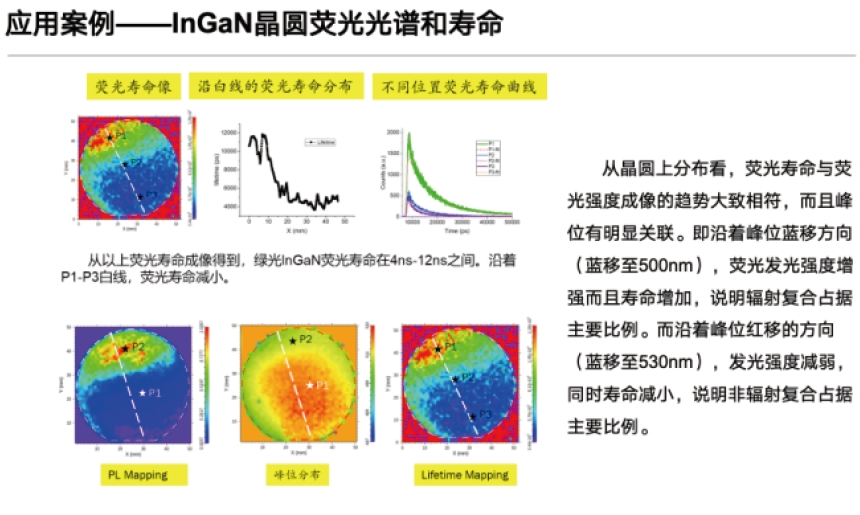

| 熒光壽命測試模塊 | 熒光壽命測試精度 8 ps，測試范圍50 ps ~ 1 ms | |

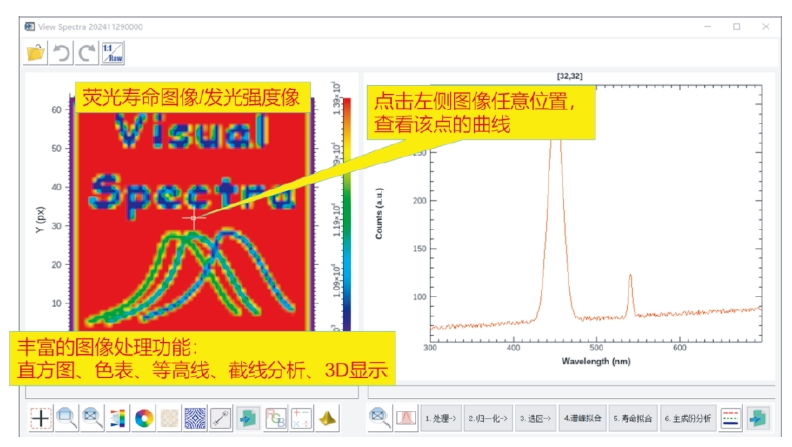

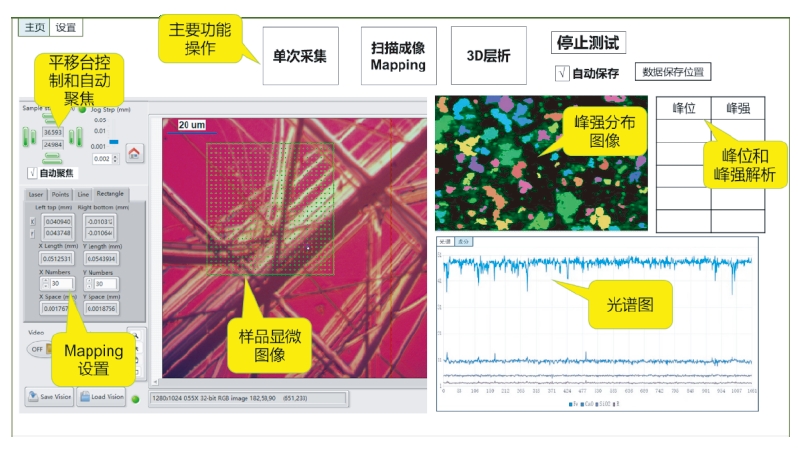

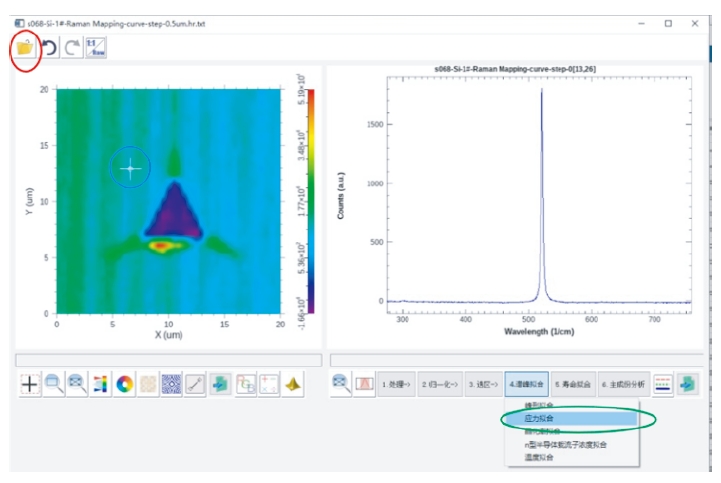

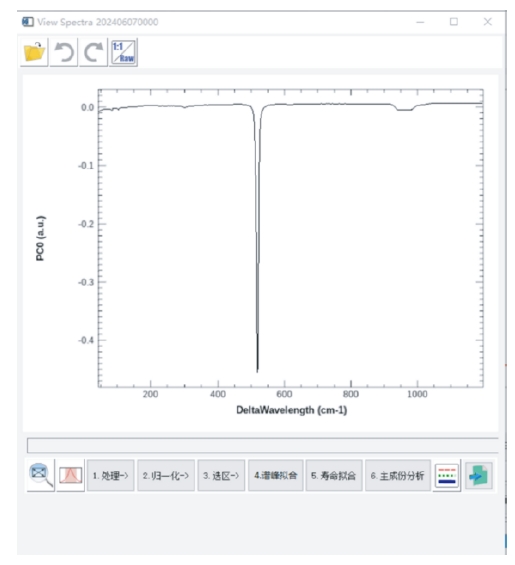

| 軟件 | 控制軟件 | 可選擇區域或指定點位自動進行逐點光譜采集 |

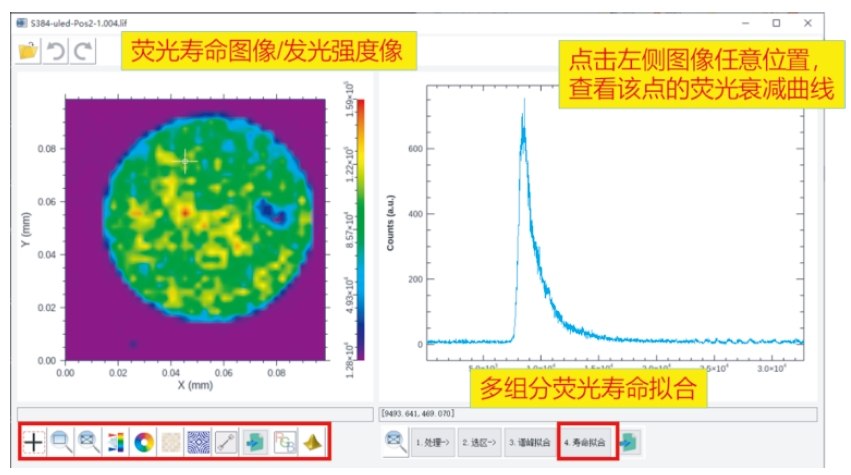

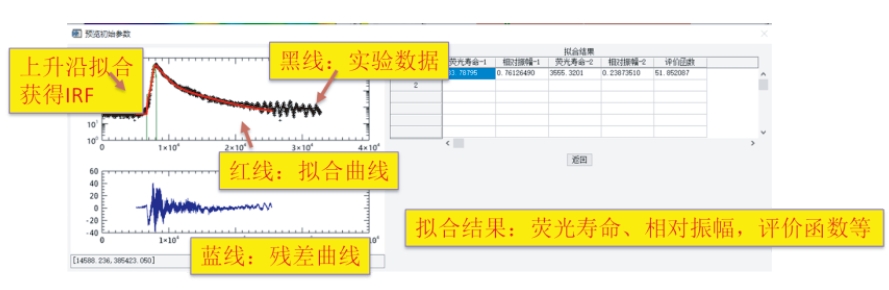

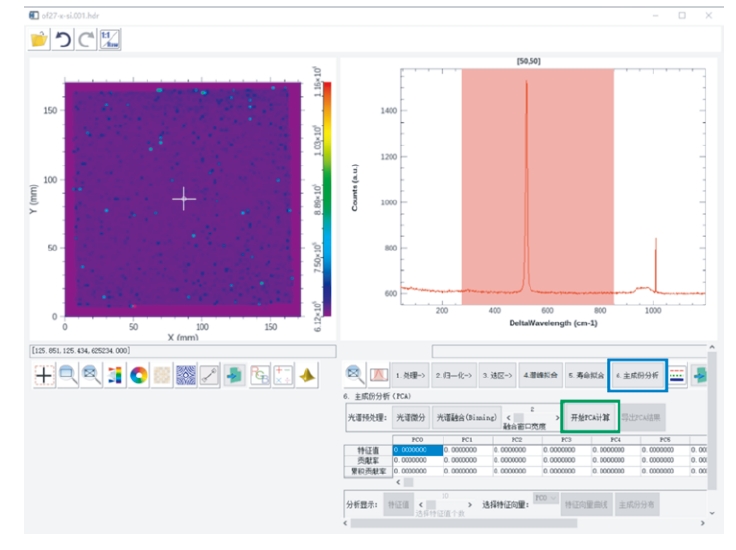

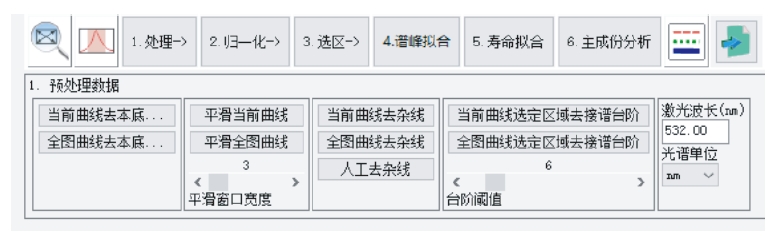

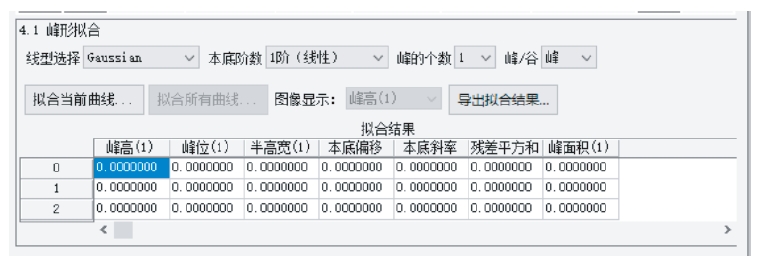

| Mapping數據分析軟件 | 可對光譜峰位、峰高、半高寬等進行擬合。

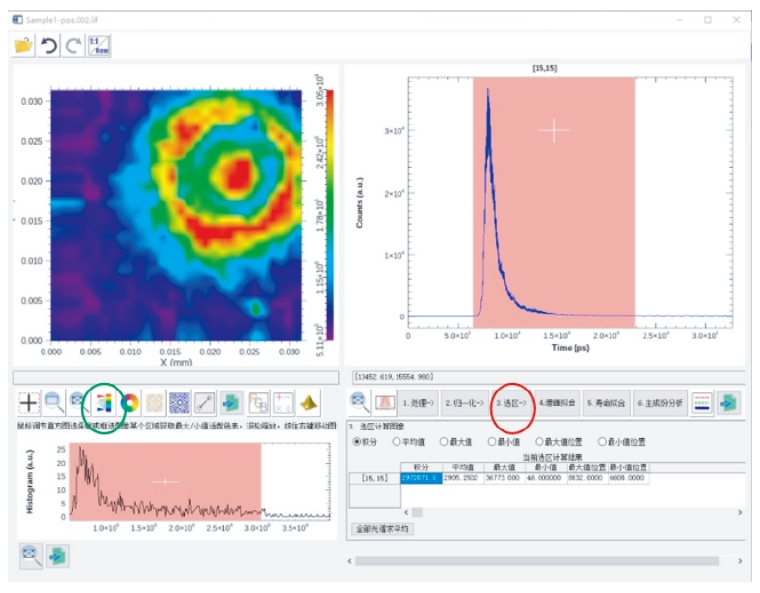

可計算熒光壽命、薄膜厚度、翹曲度等。

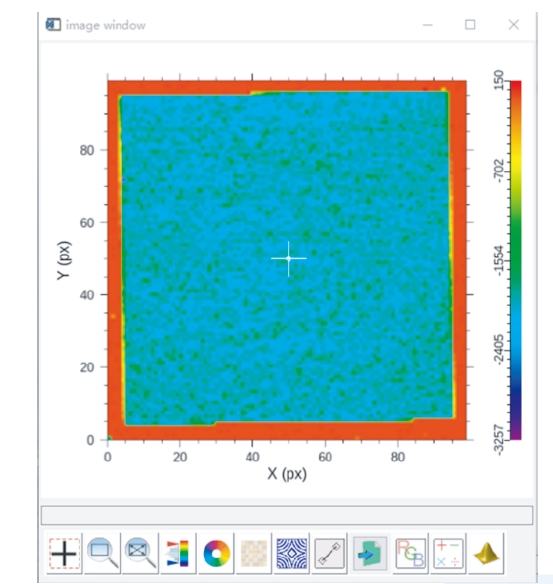

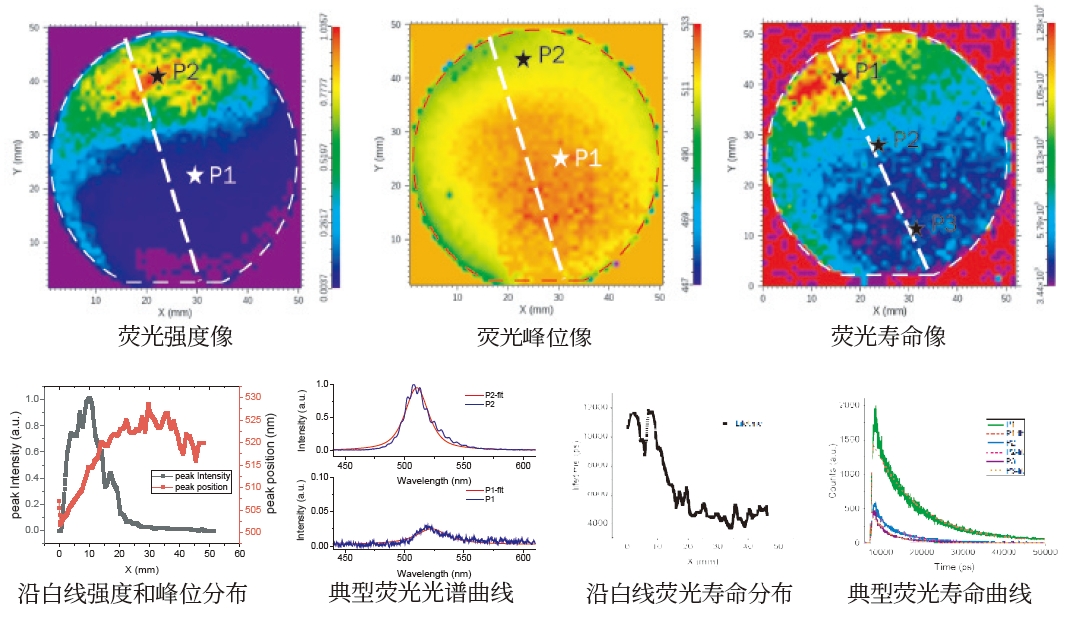

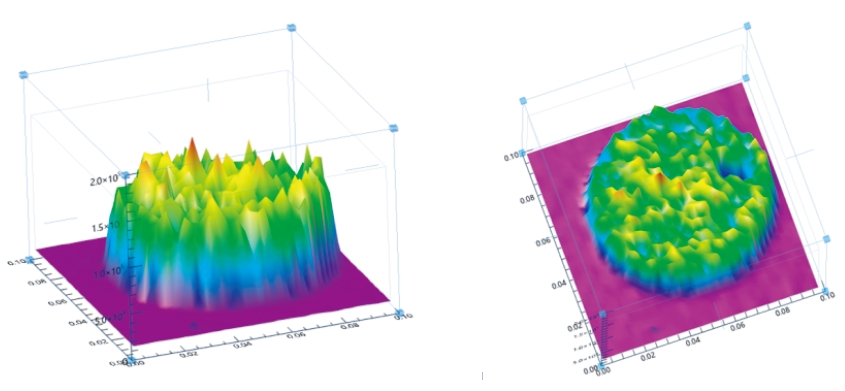

將擬合結果以二維圖像方式顯示。
|
智能化軟件平臺和模塊化設計
· 統一的軟件平臺和模塊化設計
