角擺位移臺一GS35-35.Lab&GS35-55.Lab產品特色
• 超安靜運動
• 納?級分辨率
• 斷電位置?保持
• 可與線性臺，旋轉臺等?由堆疊組合
• 內置?精度光學位置傳感器
• 共旋轉中?設計的2軸?擺臺疊加
GS35-35.Lab產品尺寸

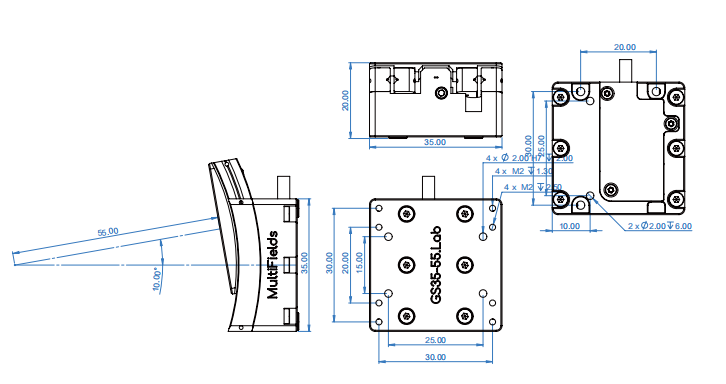

角擺位移臺一GS35-55.Lab產品尺寸
角擺位移臺一GS35-35.Lab&GS35-55.Lab產品參數
| 產品參數 |
GS35-35.Lab |
GS35-55.Lab |
| 1. 特殊版本 |
.HV，高真空版本； |
.HV，高真空版本； |
| .UHV，超高真空版本； |
.UHV，超高真空版本； |
| .NM，完全無磁版本 |
.NM，完全無磁版本 |
| 2. 外形尺寸 |
35 × 35 × 20 mm |
35 × 35 × 20 mm |
| 3. 主體材料 |
標準版、.HV、.UHV：不銹鋼：250 g； |
標準版、.HV、.UHV：不銹鋼：250 g； |
| .NM：純鈦，陶瓷：90 g |
.NM：純鈦，陶瓷：90 g |
| 4. 運動行程 |
± 8° |
± 8° |
| 5. 搖擺半徑 |
35 mm（距離臺面距離） |
55 mm（距離臺面距離） |
| 6. 速度范圍 |
默認：0.0005°/s ~ 3°/s； |
默認：0.0005°/s ~ 3°/s； |
| .HV & .UHV 版本：推薦使用 0.3°/s |
.HV & .UHV 版本：推薦使用 0.3°/s |
| 7. 最大負載 |
1 kg |
1 kg |
| 8. 保持力矩 |
0.2 N·m |
0.2 N·m |
| 9. 驅動力矩 |
0.07 N·m |
0.07 N·m |
| 10. 最小步優（閉環） |
2 μrad |
2 μrad |
| 11. 雙向重復定位精度 |
± 10 μrad |
± 10 μrad |
| 12. 位置傳感器類型 |
光學位置傳感器 |
光學位置傳感器 |
| 13. 位置傳感器分辨率 |
0.05 μrad |
0.03 μrad |
| 14. 線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15； |
默認：屏蔽線纜 D–Sub15； |
| .UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
| 15. 控制器規格 |
MC–Newton.S 系列 |
MC–Newton.S 系列 |
* 更多產品詳情、圖紙及三維模型，請聯系我們獲取。
