閃爍體應用（二）：如何進行ppm水平的毫秒余輝測試？
閃爍體
上一篇中我們介紹了閃爍體在X射線成像中的應用。在對閃爍體材料進行X射線成像時，余輝是非常重要的一個指標。閃爍體余輝是指閃爍體在X射線等激發源關閉后仍能持續發光的現象，其特性直接影響成像質量和設備性能。在醫療成像領域，例如CT成像需要高時間分辨率，低余輝可減少偽影的干擾。在安檢與工業檢測領域，低余輝可以提升快速掃描系統的圖像清晰度，避免拖尾，提高檢測的可信度。
圖1. CT成像及CT工業檢測

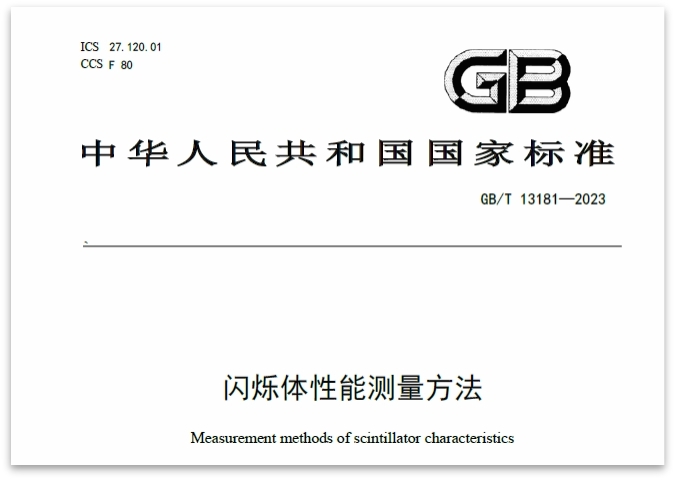

針對閃爍體的余輝測試，國標《GB/T 13181-2023閃爍體性能測量方法》中規定了相關方法。
余輝

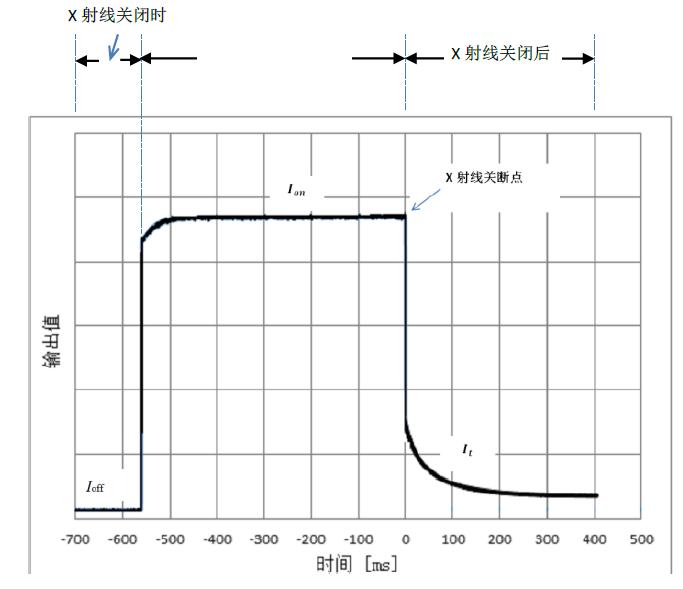

閃爍體余輝（afterglow of a scintillator）指的是閃爍體在致電離輻射激發停止后一段時間內持續的發光現象。通常以閃爍體在輻射關斷后某一時間點的發光值與同一輻射激發下的發光值之比表征該時間點的余輝值。余輝測試的測試方法如圖2所示。
圖2. 國標《GB/T 13181-2023閃爍體性能測量方法》中余輝測試方法
參照如上方法測試得到X射線關斷前后的數據，可以采用以下公式來計算閃爍體的余輝值。

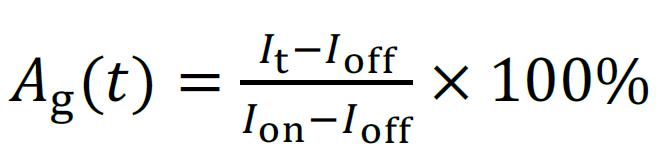

（公式1）
待測閃爍體在X射線關斷后t時間點的余輝值按以上公式計算：
余輝測試—卓立漢光OmniFluo960-XrayP
性能優異的閃爍晶體材料對余輝的要求十分嚴格，通常會在激發停止后特定時間點（如6ms、10ms、20ms或100ms）測量相應的余輝值，余輝值*低可至百萬分之一水平。那么我們?cè)撊绾蝸?lái)檢測ppm水平的余輝值呢？
國標《GB/T 13181-2023閃爍體性能測量方法》中針對余輝測試采用的儀器設置如圖3。采用的檢測器是硅光電二極管，根據光電二極管的靈敏度估算，國標方法檢出限約在千分之一水平。
圖3. 國標《GB/T 13181-2023閃爍體性能測量方法》中余輝測試裝置圖
卓立漢光公司的OmniFluo960-XrayP 閃爍體輻射發光測試系統（圖4）采用高靈敏度的光電倍增管作為檢測器，利用光子計數模式提高弱光探測靈敏度，并通過快門重頻方式，可采集到上百次重頻后的信號，提高信號穩定性。此外OmniFluo960-XrayP配置經校正的衰減片，提高了系統測試的線性范圍，輕松實現實現百萬分之一級別的余輝檢出，可為閃爍體材料性能優化提供有力的數據支撐。軟件還充分考慮了不同場景的應用，我們專門針對余輝設置了“關閉輻照”選項，即在需要較長時間積分時間測試的情況下，可以手動關閉X射線源的輻照。系統以ECO節能模式運行，更加智能化。
圖3. OmniFluo960-XrayP閃爍體輻射發光測試系統
實測案例

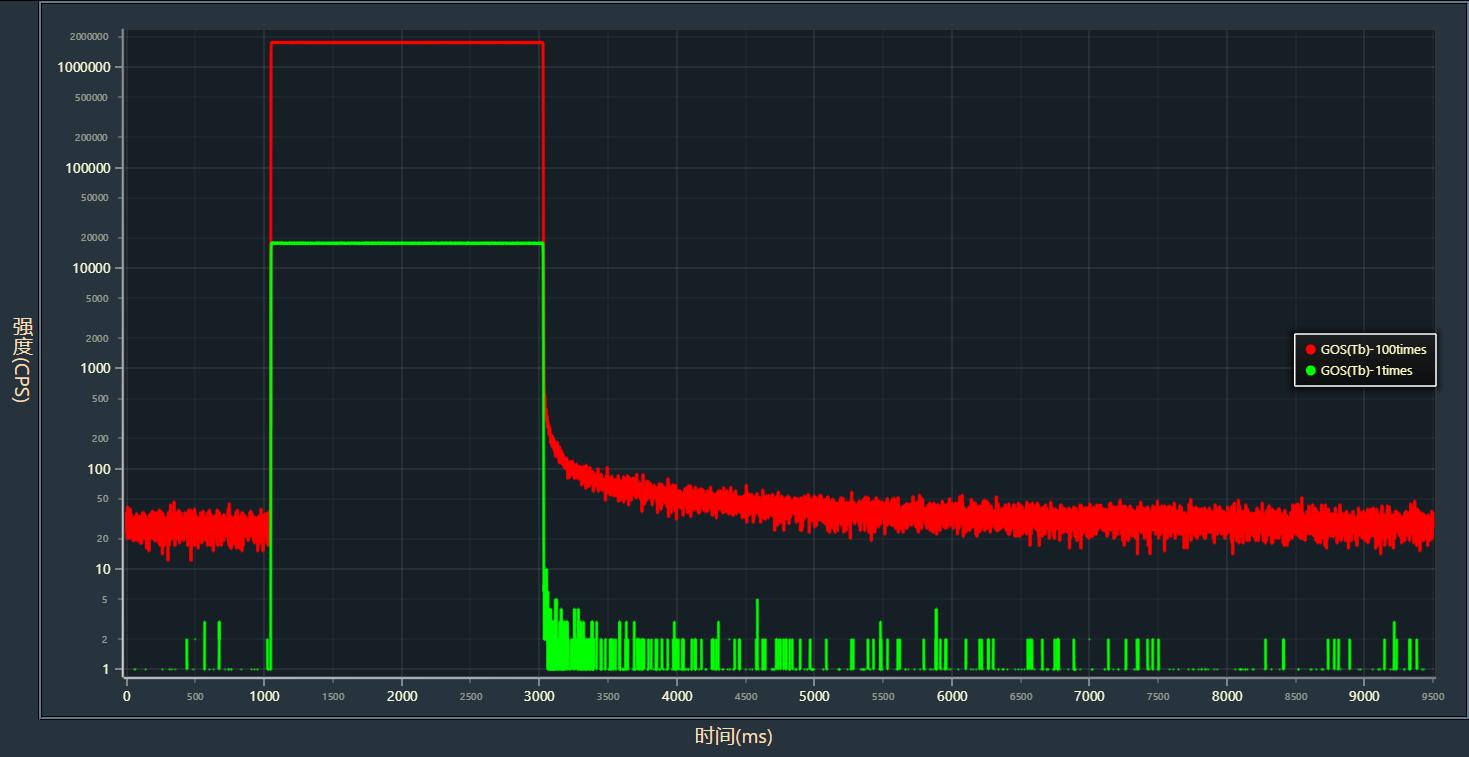

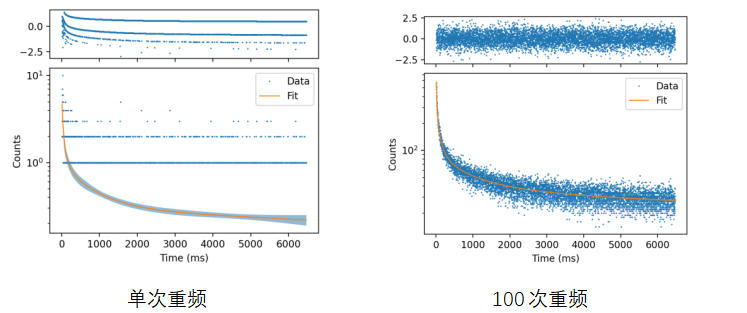

以下為采用OmniFluo960-XrayP對閃爍體材料GOS（Tb）進行余輝測試結果。從圖5中可以看到，經過100次重頻后采集的數據具有更加可靠的信噪比。
圖5. GOS（Tb）余輝測試圖

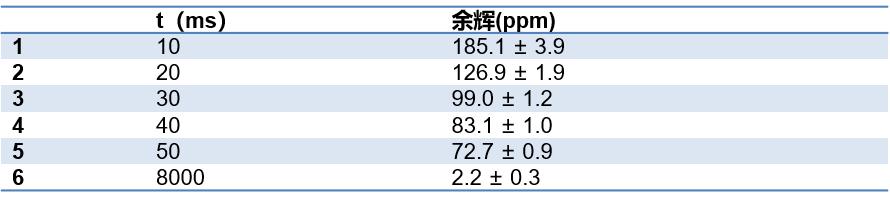

表1為X射線關斷后不同時間t處的余輝值，采用國標的計算公式1得到。由下表可得到，該GOS（Tb）閃爍體材料在經過50ms的衰減時間后，余輝值僅剩余72.7±0.9ppm。經過8s后，僅可測到2.2±0.3ppm 的余輝。
表1. X 射線關斷后不同時間t處的余輝值
