38mm接桿轉接件
產品說明
材質：6061-T6鋁合金
夾持接桿直徑38mm
安裝高度可調
適用于直徑38mm光學接桿轉接使用
ZOLIX提供的38mm 接桿轉接件系列專為 38mm 光學接桿設計，提供三種結構類型：單點式（SCR38-A）、平面式（CRTB38-B）及 V 槽式（CRTB38-A），滿足不同光機械系統的安裝需求。

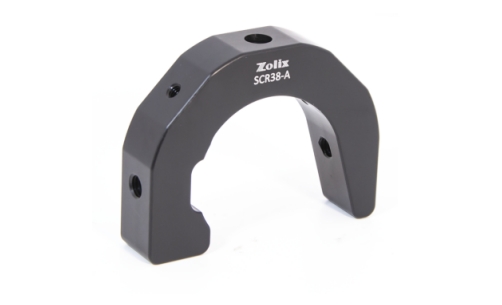

SCR38-A 單點式轉接件：接桿套環集成一個 M4 沉頭孔與一個 M4 螺紋孔，兩孔呈 90° 間隔分布，支持光機械件的垂直安裝。套環可沿接桿軸向滑動至目標位置，并通過 M6 膠頭螺釘實現穩固鎖定。

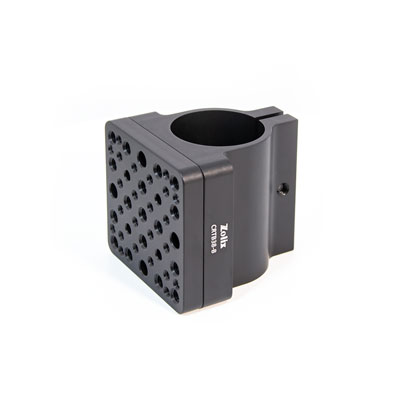

CRTB38-B 平面式轉接件：由 38mm 通孔撓性安裝板與帶螺紋孔的安裝板組合而成。安裝板上交叉陣列分布 24 個 M4 螺紋孔、17 個 M6 螺紋孔，以及 4 個 M6/M4 沉頭孔，兼容多種光機械底座與鏡架的固定需求。

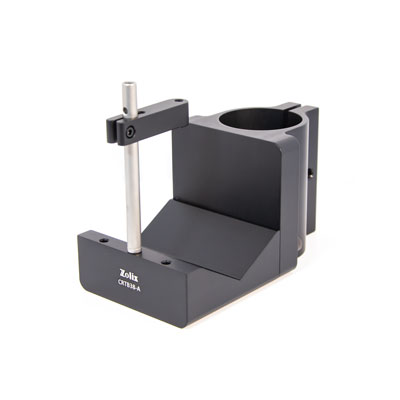

CRTB38-A V 槽式轉接件：采用 38mm 通孔撓性安裝板與 V 型夾持架結構，可穩定夾持直徑 Ø7 mm 至 Ø52 mm 的圓柱形器件，并支持 ±10° 俯仰角度的粗略調節，適用于需要快速調整光路方向的場景。
（1）38 mm接桿套環
|
型號
|
SCR38-A
|
|
材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
夾持接桿直徑
|
Ø38mm
|
|
鎖緊螺釘規格
|
M6膠頭螺釘
|
|
安裝孔規格
|
M4、M6螺紋孔/M6沉頭孔
|
（2）Ø38 mm接桿轉接件，帶安裝板
|
型號
|
CRTB38-B
|
|
材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
夾持接桿直徑
|
Ø38mm
|
|
安裝板尺寸
|
63.5 mm×63.5 mm
|
|
安裝板螺紋孔數量/規格
|
24個M4/17個M6
|
|
安裝板螺紋孔間距
|
12.5mm
|
（3）38 mm接桿轉接件，V型夾具
|
型號
|
CRTB38-A
|
|
材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
夾持接桿直徑
|
Ø38mm
|
|
安裝架加持直徑
|
Ø7mm～Ø52mm
|
|
俯仰角度調節范圍
|
±10°
|
|
安裝架安裝孔規格/數量
|
3個M4螺紋孔、4個M6沉頭孔
|
