CSAB系列導軌及配件
· 彈簧式手?jǐn)Q螺釘固定導軌滑塊
· 燕尾式結構設計，搭配導軌滑塊配套使用
· 導軌具有激光刻線標記，可精確調整導軌滑塊位置
· 導軌端部帶有Ø6mm圓柱銷，可多根導軌拼接使用
ZOLIX提供的燕尾槽導軌采用實心鋁材精密加工成型，與專用滑塊協同構建高穩定性光機系統。導軌主體設計含多組M6腰型沉頭安裝孔，實現三維靈活裝配，其端部配置精密級定位銷，支持多段導軌無階差精密拼接；導軌表面蝕刻公制/英制雙標尺激光基準線，可進行滑塊位置精確定位。配套滑塊頂部集成M6螺紋安裝孔，支持光機組件直連固定，并采用非對稱摩擦控制系統：一側為Ø5mm POM塑料球支撐，另一側配置彈簧預壓手?jǐn)Q螺釘，既可在滑動時提供平穩阻尼，亦可實現滑塊剛性鎖止。全系統支持導軌任意位置卡入式裝配，無需端部安裝操作。

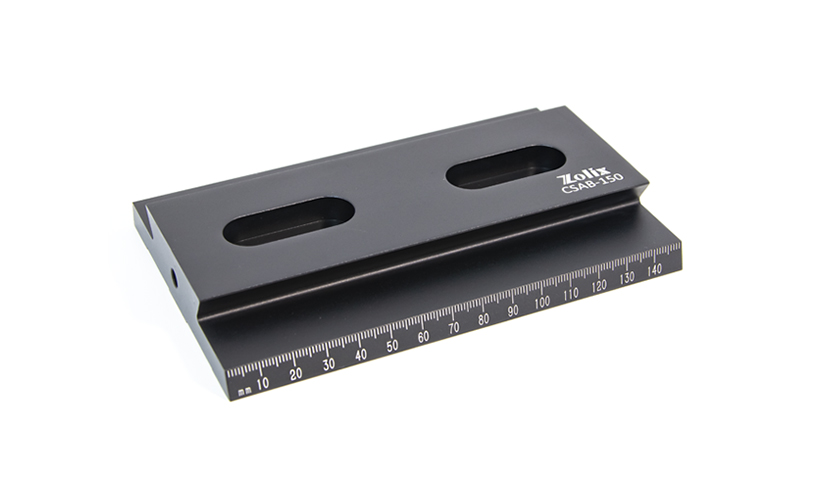

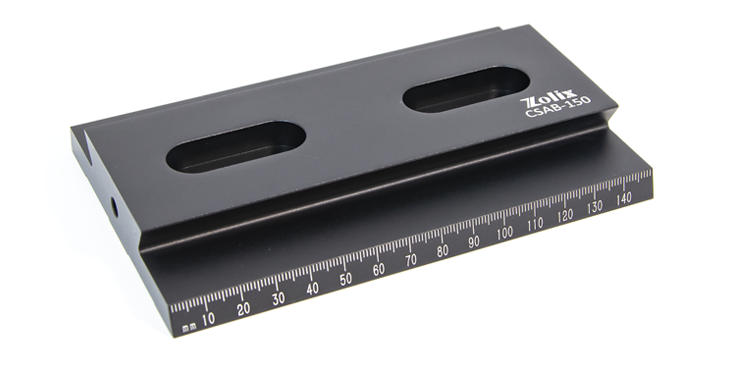

（1）100mm燕尾槽導軌
|
型號
|
CSAB-150
|
CSAB-200
|
CSAB-300
|
CSAB-600
|
CSAB-900
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
導軌長度
|
150mm
|
200 mm
|
300 mm
|
600 mm
|
900 mm
|
|
導軌寬度
|
99.6mm
|
99.6mm
|
99.6mm
|
99.6mm
|
99.6mm
|
|
腰型沉頭孔規格
|
M6
|
M6
|
M6
|
M6
|
M6
|
|
兩端圓柱銷規格
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
Ø6mm
|
|
平行度
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|
＜0.05mm
|

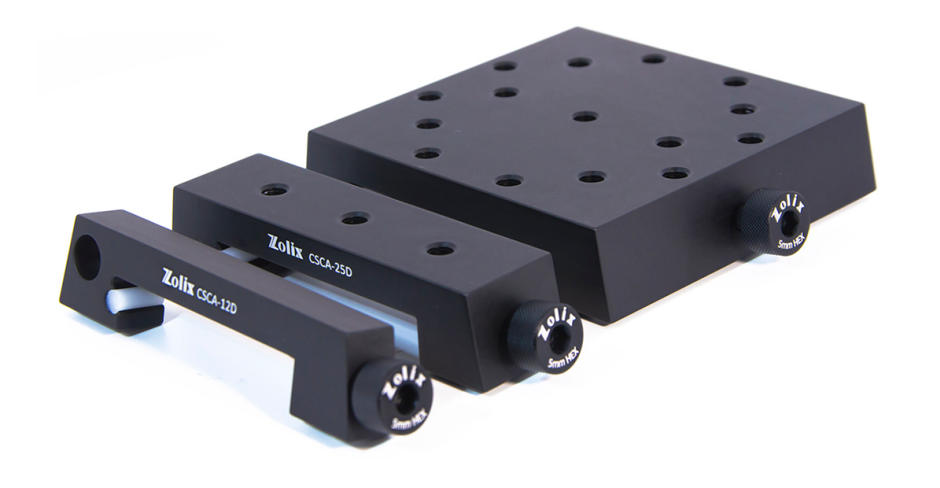

（2）100 mm燕尾型光學導軌滑塊
|
型號
|
CSCA-12D
|
CSCA-25D
|
CSCA-90D
|
|
材質
|
6061-T6鋁合金
|
6061-T6鋁合金
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
黑色陽極氧化
|
黑色陽極氧化
|
|
滑塊長度
|
12 mm
|
25 mm
|
90 mm
|
|
滑塊寬度
|
88 mm
|
88 mm
|
88 mm
|
|
平行度
|
＜0.05 mm
|
＜0.05 mm
|
＜0.05 mm
|
