卡環轉接件
· 將不同尺寸的光學元件安裝至SM05或SM1系列內螺紋內ZOLIX提供的卡環轉接件由6061-T6鋁合金制成，支持將直徑Ø6mm至Ø20mm的光學元件適配安裝至12.7mm或25.4mm標準光學系統中。該組件需成對使用（一組兩個），通過協同壓緊確保元件穩定固定，同時要求光學元件最小厚度≥1.4mm以滿足結構強度需求。

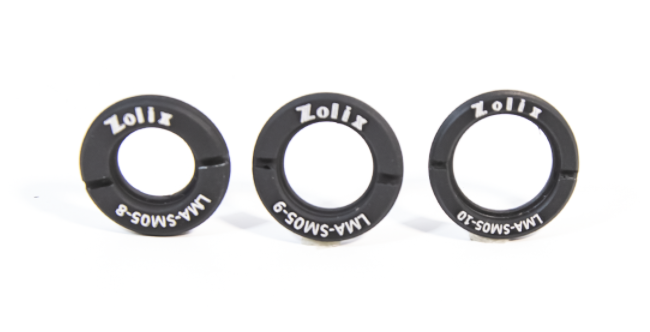

（1）SM05卡環轉接件
ZOLIX提供的SM05卡環轉接件專用于將Ø6mm、Ø8mm、Ø9mm、Ø10mm光學元件適配安裝至SM05系列內螺紋系統中。該組件需成對使用（一組兩個），通過協同壓緊實現元件垂直固定，要求光學元件最小安裝厚度≥1.4mm以確保結構強度。安裝時需嚴格遵循垂直向上操作規范，避免元件因傾斜或重力脫落導致?lián)p傷。
|
型號 |
LMA-SM05-6 |
LMA-SM05-8 |
LMA-SM05-9 |
LMA-SM05-10 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
4.8 mm |
4.8 mm |
4.8 mm |
4.8 mm |
|
轉接件厚度 |
2 mm |
2 mm |
2 mm |
2 mm |
|
光學元件安裝直徑 |
Ø6 mm |
Ø8 mm |
Ø9 mm |
Ø10 mm |
|
螺紋規格 |
SM05 |
SM05 |
SM05 |
SM05 |
|
數量 |
2個 |
2個 |
2個 |
2個 |

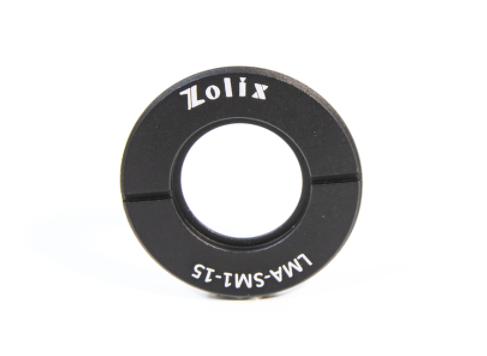

（2）SM1卡環轉接件
ZOLIX提供的SM01卡環轉接件專用于將Ø15mm、Ø18mm、Ø20mm光學元件適配安裝至SM1系列內螺紋系統中。該組件需成對使用（一組兩個），通過協同壓緊實現元件垂直固定，要求光學元件最小安裝厚度≥1.4mm以確保結構強度。安裝時需嚴格遵循垂直向上操作規范，避免元件因傾斜或重力脫落導致?lián)p傷。
|
型號 |
LMA-SM1-15 |
LMA-SM1-18 |
LMA-SM1-20 |
|
主體材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
黑色陽極氧化 |
黑色陽極氧化 |
|
通光孔徑 |
13 mm |
13 mm |
13 mm |
|
轉接件厚度 |
2 mm |
2 mm |
2 mm |
|
光學元件安裝直徑 |
Ø15 mm |
Ø18 mm |
Ø20 mm |
|
螺紋規格 |
SM1 |
SM1 |
SM1 |
|
數量 |
2個 |
2個 |
2個 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| LMA-SM05-6 |  |
 |
| LMA-SM05-8 | |
|
| LMA-SM05-9 | |
|
| LMA-SM05-10 | |
|
| LMA-SM1-15 | |
|
| LMA-SM1-18 | |
|
| LMA-SM1-20 | |
|
