10 kg 超高負載,3自由度 - XYZ線性移動
• 壓電陶瓷堆疊驅動
• 高負載能力
• 無摩擦柔順結構導向
• 亞納米級位置分辨率
• 內置電容傳感器,閉環控制
• 直接位置檢測

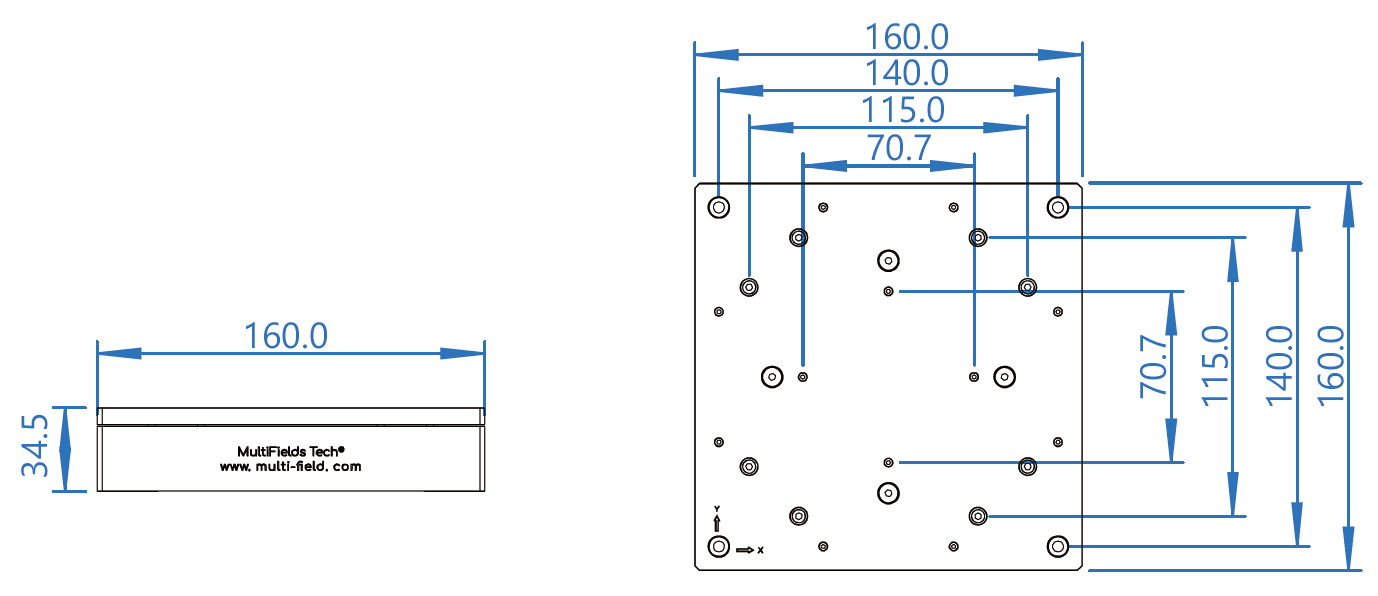

三軸掃描運動 SH30.XYZ.C 尺寸

|
產品參數 |
SH30.XYZ |
|
可選版本 |
.NM,絕對無磁版本;.HV,高真空版本;.UHV,超高真空版本; |
|
外形尺寸 |
160 × 160 × 34.5 mm |
|
運動方向 & 行程 (閉環) |
30 × 30 × 15 μm |
|
主體材料 |
標準版,.HV,.UHV 鋁合金,鋼:4.5 kg;.NM 鋁合金,鈦合金:4.2 kg |
|
線性誤差度 |
0.03% |
|
重復定位精度 |
4 nm |
|
運動分辨率(閉環) |
0.3 nm |
|
運動分辨率(開環) |
0.2 nm |
|
剛性 |
25 N/μm |
|
共振頻率, 0 負載(± 20%) |
X:760 Hz ;Y:760 Hz ;Z:830 Hz |
|
共振頻率, 10 kg 負載(± 20%) |
X:220 Hz ;Y:220 Hz ;Z:340 Hz |
|
最大負載 |
10 kg |
|
位置傳感器類型 |
電容式位置傳感 |
|
線纜 & 接頭 |
默認:屏蔽線纜, D-Sub 7W2;.UHV:屏蔽線纜,SMA |
|
控制器規格 |
MC-Archimedes.N 系列 |
