“Speed系列”線性位移臺——LS50x.Speed
產品特色
• 靜?運動 • ?運動速度 • 閉環運動控制 • 納?級分辨率

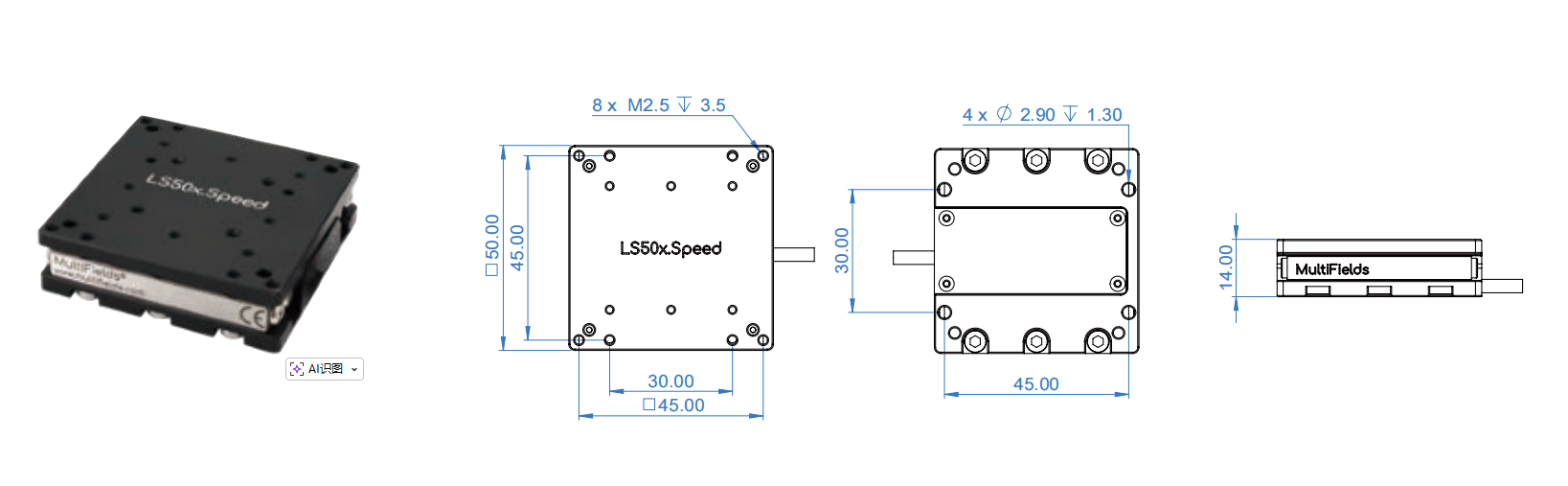

產品圖片&尺寸
產品參數
|
1
|
可選版本
|
.NM，絕對無磁版本；
.HV，高真空版本；
.UHV，超高真空版本；
|
|
2
|
外形尺寸
|
50 × 50 × 14 mm
|
|
3
|
主體材料
|
標準版 鋁合金，鋼：120 g；.HV/.UHV：鈦，鋼：150 g；.NM 鈦，陶瓷：130 g
|
|
4
|
運動行程
|
24 mm
|
|
5
|
速度范圍
|
默認：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s
|
|
6
|
驅動力
|
2 N
|
|
7
|
保持力
|
3 N
|
|
8
|
水平方向使用最大負載
|
2 kg
|
|
9
|
豎直方向使用最大負載
|
100 g
|
|
10
|
雙向重復定位精度
|
± 250 nm
|
|
11
|
全行程俯仰/偏擺
|
0.3 mrad
|
|
12
|
最小步伐(開環)
|
50 nm
|
|
13
|
位置傳感器類型
|
光學位置傳感器
|
|
14
|
位置傳感器分辨率
|
2 nm
|
|
15
|
線纜 & 接頭
|
默認：屏蔽線纜D-Sub15；.UHV版本：Kapton 漆包線，D-Sub15 (PEEK)
|
|
16
|
控制器規格
|
MC-Doppler系列
|

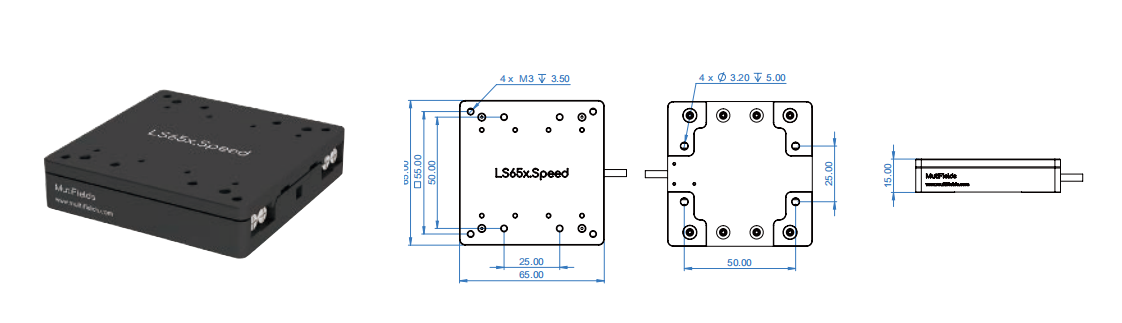

“Speed系列”線性位移臺——LS65x.Speed
產品特色
• 靜?運動 • ?運動速度 • 閉環運動控制 • 納?級分辨率
產品參數
|
1
|
可選版本
|
.NM，絕對無磁版本；
.HV，高真空版本；
.UHV，超高真空版本；
|
|
2
|
外形尺寸
|
65 × 65 × 15 mm
|
|
3
|
主體材料
|
標準版 鋁合金，鋼：200 g；.HV/.UHV：鈦，鋼：270 g；.NM 鈦，陶瓷：240 g
|
|
4
|
運動行程
|
30 mm
|
|
5
|
速度范圍
|
默認：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s
|
|
6
|
驅動力
|
3 N
|
|
7
|
保持力
|
4 N
|
|
8
|
水平方向使用最大負載
|
3 kg
|
|
9
|
豎直方向使用最大負載
|
150 g
|
|
10
|
雙向重復定位精度
|
± 250 nm
|
|
11
|
全行程俯仰/偏擺
|
0.3 mrad
|
|
12
|
最小步伐(開環)
|
50 nm
|
|
13
|
位置傳感器類型
|
光學位置傳感器
|
|
14
|
位置傳感器分辨率
|
2 nm
|
|
15
|
線纜 & 接頭
|
默認：屏蔽線纜D-Sub15；.UHV版本：Kapton 漆包線，D-Sub15 (PEEK)
|
|
16
|
控制器規格
|
MC-Doppler系列
|
“Speed系列”線性位移臺——LS105x.Speed
產品特色
• 靜?運動 • ?運動速度 • 閉環運動控制 • 納?級分辨率

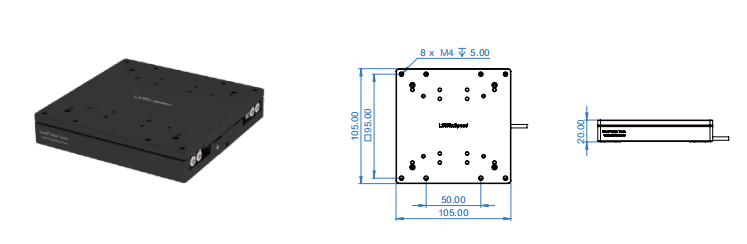

產品圖片&尺寸
產品參數
|
1
|
可選版本
|
.NM，絕對無磁版本；
.HV，高真空版本；
.UHV，超高真空版本；
|
|
2
|
外形尺寸
|
105 × 105 × 20 mm
|
|
3
|
主體材料
|
標準版 鋁合金，鋼：660 g；.HV/.UHV：鈦，鋼：960 g；.NM 鈦，陶瓷：910 g
|
|
4
|
運動行程
|
60 mm
|
|
5
|
速度范圍
|
默認：5 mm/s ~ 200 mm/s ；.HV & .UHV 版本：5 mm/s ~ 20 mm/s
|
|
6
|
驅動力
|
4 N
|
|
7
|
保持力
|
5 N
|
|
8
|
水平方向使用最大負載
|
5 kg
|
|
10
|
雙向重復定位精度
|
± 250 nm
|
|
11
|
全行程俯仰/偏擺
|
0.2 mrad
|
|
12
|
最小步伐(開環)
|
50 nm
|
|
13
|
位置傳感器類型
|
光學位置傳感器
|
|
14
|
位置傳感器分辨率
|
2 nm
|
|
15
|
線纜 & 接頭
|
默認：屏蔽線纜D-Sub15；.UHV版本：Kapton 漆包線，D-Sub15 (PEEK)
|
|
16
|
控制器規格
|
MC-Doppler系列
|
“Speed系列”旋轉位移臺 — RS65.Speed
產品特色
• ?扭矩
• 空間緊湊
• ?轉速
• 閉環控制，內置光柵位置傳感器

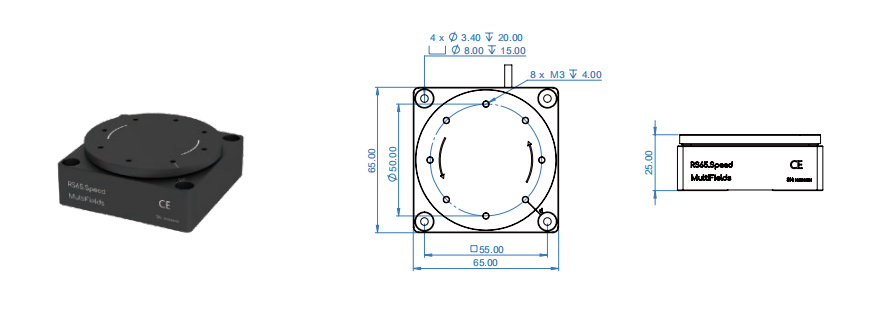

產品圖片&尺寸
產品參數
| 1 |
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本 |
| 2 |
外形尺寸 |
65 × 65 × 25 mm |
| 3 |
主體材料 |
標準版 /.NM 鋁合金：330 g；.HV/.UHV 鈦合金：360 g |
| 4 |
運動行程 |
360° |
| 5 |
速度范圍 |
默認：60 °/s ~ 720 °/s；.HV & .UHV 版本：推薦使用 60 °/s |
| 6 |
最大負載 |
2 kg |
| 7 |
額定力矩 |
0.5 N·m |
| 8 |
最大力矩 |
0.8 N·m |
| 9 |
保持力矩 |
0.8 N·m |
| 10 |
最小步伐 |
15 μrad |
| 11 |
位置傳感器類型 |
光學位置傳感器 |
| 12 |
位置傳感器分辨率 |
1 μrad |
| 13 |
線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
| 14 |
控制器規格 |
MC–Doppler 系列 |
“Speed系列”旋轉位移臺 — RS105.Speed
產品特色
• ?扭矩
• ?轉速
• 閉環控制，內置光柵位置傳感器

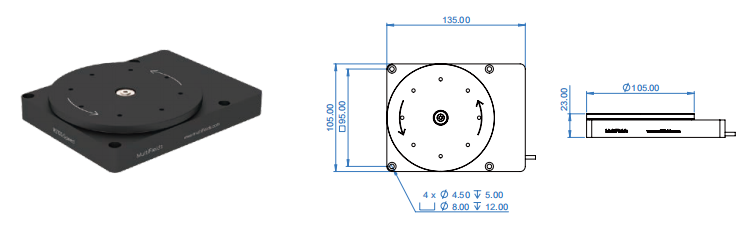

產品圖片&尺寸
產品參數
| 1 |
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本 |
| 2 |
外形尺寸 |
105 × 135 × 23 mm |
| 3 |
主體材料 |
標準版 /.NM 鋁合金：800 g；.HV/.UHV 鈦合金：1 kg |
| 4 |
運動行程 |
360° |
| 5 |
速度范圍 |
默認：1.3 °/s ~ 360 °/s；.HV & .UHV 版本：推薦使用 36 °/s |
| 6 |
最大負載 |
5 kg |
| 7 |
額定力矩 |
0.4 N·m |
| 8 |
最大力矩 |
0.6 N·m |
| 9 |
保持力矩 |
0.6 N·m |
| 10 |
最小步伐 |
0.75 μrad |
| 11 |
位置傳感器類型 |
光學位置傳感器 |
| 12 |
位置傳感器分辨率 |
1 μrad |
| 13 |
線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
| 14 |
控制器規格 |
MC–Doppler 系列 |
