“Force系列”直線位移臺 — LS65x.Force
產品特色
• ?性能驅動?
• 直驅傳動?間隙
• ?負載垂直提升
• 優異的導向系統
• 閉環控制，內置光柵位置傳感器
• 完整運動臺設計，?便安裝使?

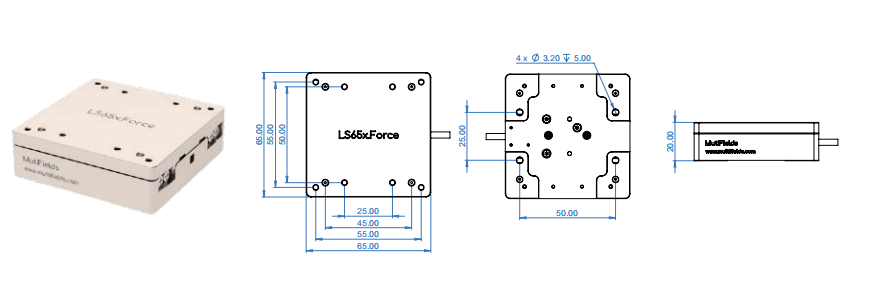

產品圖片&尺寸
產品參數
| 1 |
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本 |
| 2 |
外形尺寸 |
65 × 65 × 20 mm |
| 3 |
主體材料 |
標準版、.HV、.UHV 鋼：550 g；.NM 鈦合金，陶瓷：300 g |
| 4 |
運動行程 |
30 mm（*長 100 mm 可選） |
| 5 |
速度范圍 |
默認：0.1 mm/s ~ 1 mm/s；.HV & .UHV 版本：推薦使用 0.3 mm/s |
| 6 |
驅動力 |
30 N |
| 7 |
保持力 |
40 N |
| 8 |
水平方向使用*大負載 |
5 kg |
| 9 |
豎直方向使用*大負載 |
3 kg |
| 10 |
雙向重復定位精度 |
± 125 nm |
| 11 |
全程俯仰 / 偏擺 |
0.3 mrad |
| 12 |
*小步伐（開環） |
2 nm |
| 13 |
*小步伐（閉環） |
5 nm |
| 14 |
傳感器類型 |
光學位置傳感器 |
| 15 |
位置傳感器分辨率 |
2 nm |
| 16 |
線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
| 17 |
控制器規格 |
MC–LuZhishen 系列 |
“Force系列”直線位移臺 — LS105x.Force
產品特色
• ?性能驅動?
• 直驅傳動?間隙
• ?負載垂直提升
• 優異的導向系統
• 閉環控制，內置光柵位置傳感器
• 完整運動臺設計，?便安裝使?

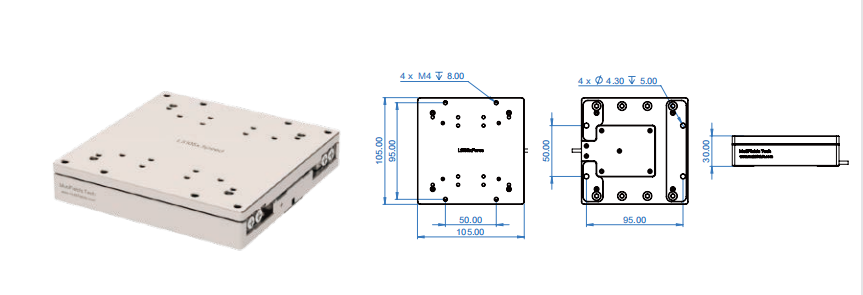

產品圖片&尺寸
產品參數
| 1 |
可選版本 |
.NM，絕對無磁版本；.HV，高真空版本；.UHV，超高真空版本 |
| 2 |
外形尺寸 |
105 × 105 × 30 mm |
| 3 |
主體材料 |
標準版、.HV、.UHV 鋼：2 kg；.NM 鈦合金，陶瓷：1.2 kg |
| 4 |
運動行程 |
60 mm（*長 200 mm 可選） |
| 5 |
速度范圍 |
默認：0.1 mm/s ~ 1 mm/s；.HV & .UHV 版本：推薦使用 0.3 mm/s |
| 6 |
驅動力 |
60 N |
| 7 |
保持力 |
80 N |
| 8 |
水平方向使用*大負載 |
10 kg |
| 9 |
豎直方向使用*大負載 |
6 kg |
| 10 |
雙向重復定位精度 |
± 125 nm |
| 11 |
全程俯仰 / 偏擺 |
0.2 mrad |
| 12 |
*小步伐（開環） |
2 nm |
| 13 |
*小步伐（閉環） |
5 nm |
| 14 |
傳感器類型 |
光學位置傳感器 |
| 15 |
位置傳感器分辨率 |
2 nm |
| 16 |
線纜 & 接頭 |
默認：屏蔽線纜 D–Sub15；.UHV 版本：Kapton 漆包線，D–Sub15 (PEEK) |
| 17 |
控制器規格 |
MC–LuZhishen 系列 |
