材質：6061-T6鋁合金
ZOLIX提供的安裝座兼容60mm籠式系統，用于安裝直徑范圍在3.8 mm-46 mm的光學元件。通過三個彈簧式夾臂固定光學元件 ，夾臂可通過單手進行操作?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固安裝座。安裝座底部帶有一個M4螺紋孔用于連接接桿，自定心透鏡安裝座兼容籠式系統和自由空間。

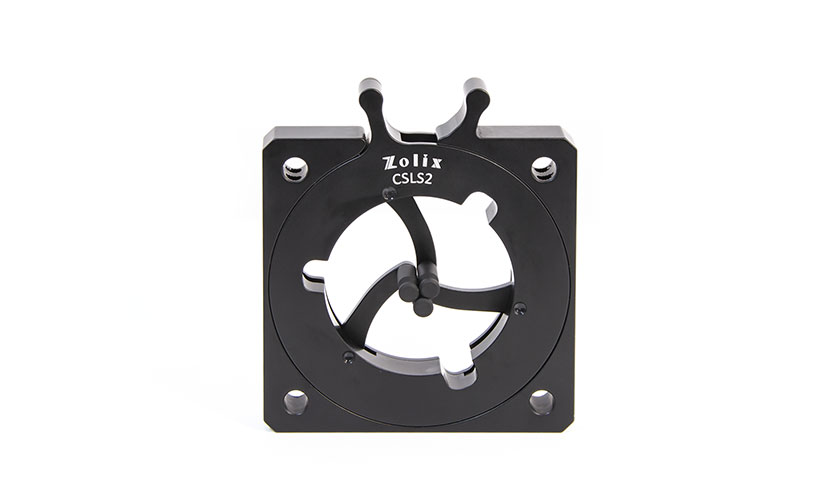

（1）60 mm籠式透鏡固定架
|
型號 |
CSLS2 |
|
材質 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø3.8mm～Ø46mm |
|
安裝光學元件最大厚度 |
4mm |
|
兼容系統 |
60mm籠式系統 |
|
螺紋安裝孔規格 |
M4 |

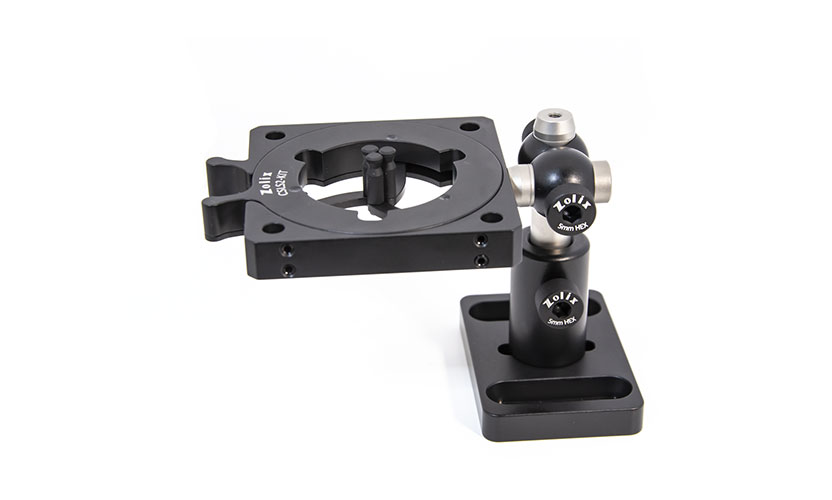

（2）元件夾具套件
|
產品型號 |
CSLS2-KIT |
|
材質 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø3.8mm～Ø46mm |
|
安裝光學元件最大厚度 |
4mm |
|
光學元件固定方式 |
夾臂固定 |
|
安裝方式 |
M6圓柱頭內六角螺釘 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSLS2 |  |
 |
| CSLS2-KIT | |
|
