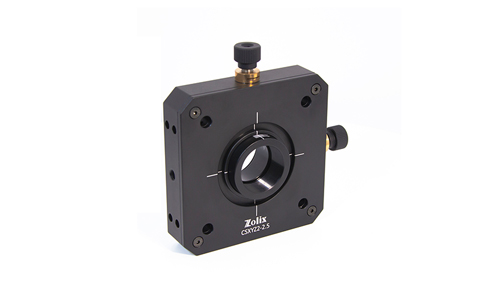

CSXYZ2-2.5
（1）60mm籠式系統XYZ位移調整架
ZOLIX提供的XYZ位移調整架兼容60mm籠式系統使用，適用于直徑50.8mm的光學元件。其X、Y方向調節器提供0.25mm/轉，Z方向0.5 mm/轉的調節精度，通過調節器可實現XY方向±2.5mm行程位移。Z軸可實現±1.5mm行程位移，中心安裝孔為SM1螺紋孔，孔內附帶SM1R卡環?；\桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5mm六角扳手緊固籠板。
|
型號 |
CSXYZ2-2.5 |
|
主體材質 |
6061-T6鋁合金 |
|
表面處理 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø25.4mm |
|
光學元件最大安裝厚度 |
10mm |
|
調節器規格 |
M6×0.25 |
|
調節器數量 |
2個 |
|
調節分辨率 |
0.25mm/轉 |
|
Z軸調節分辨率 |
0.5 mm/轉 |
|
XY方向行程 |
±2.5mm |
|
Z方向行程 |
±1.5mm |
|
通光孔徑 |
Ø23mm |
|
附送卡環規格/數量 |
SM1/1 |
|
光學元件固定方式 |
卡環固定 |
|
兼容系統 |
60mm籠式系統 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSXYZ2-2.5 |  |
 |
