· 標配密封陶瓷X射線光管，功率大，亮度高，可持續工作，長期可靠性好
· 高運動精度測角儀，配合高精密光學元件，可提供高準直、高單色的X射線光束
· 二維光子計數探測器，具有很高的空間分辨率，可以大幅度提高測試效率
· 具有良好的兼容性和擴展性，支持模組快捷切換，以滿足不同應用場景的需求
· 智能光路系統：光路自動切換、模組自動識別

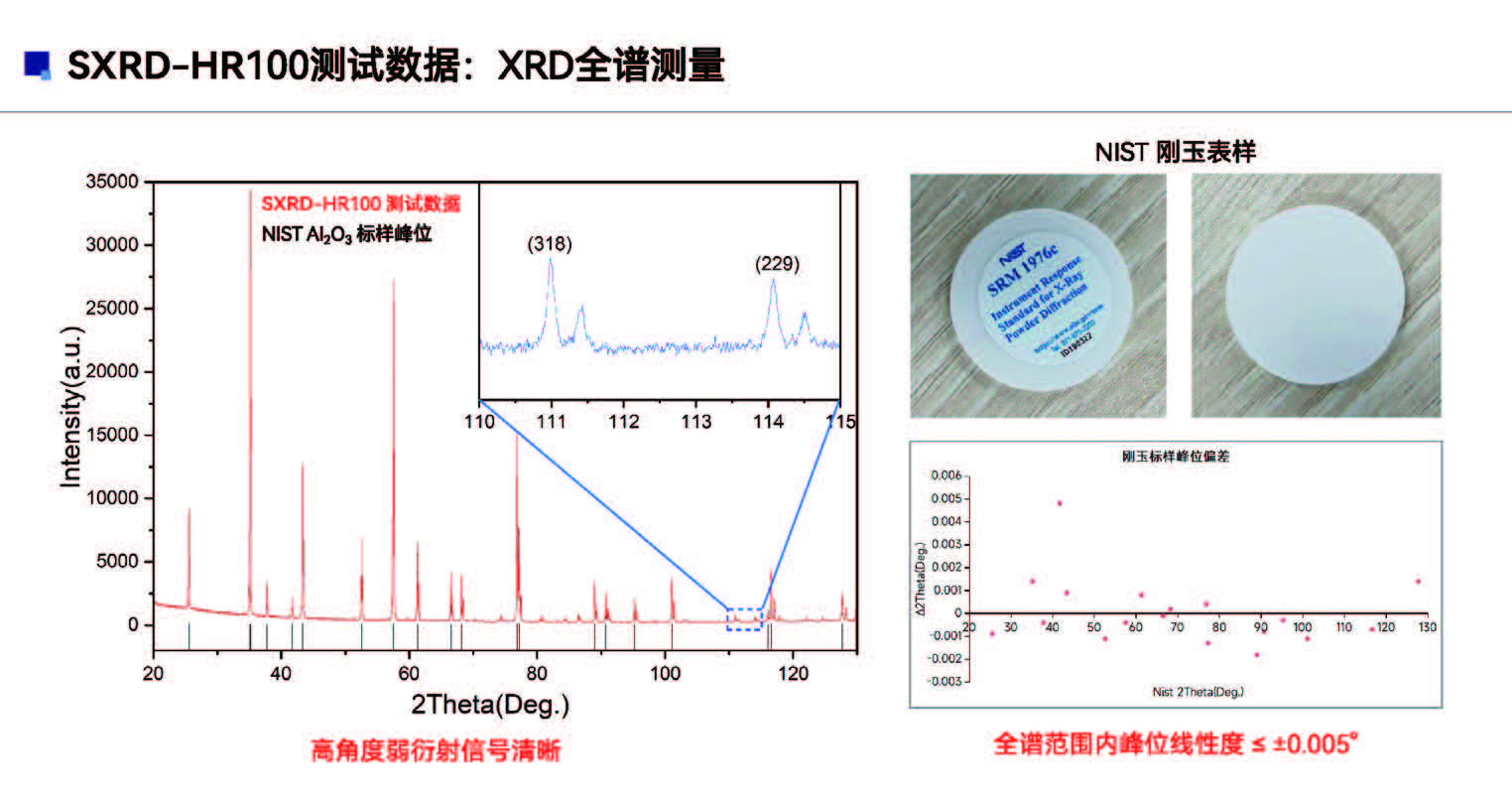

測試數據

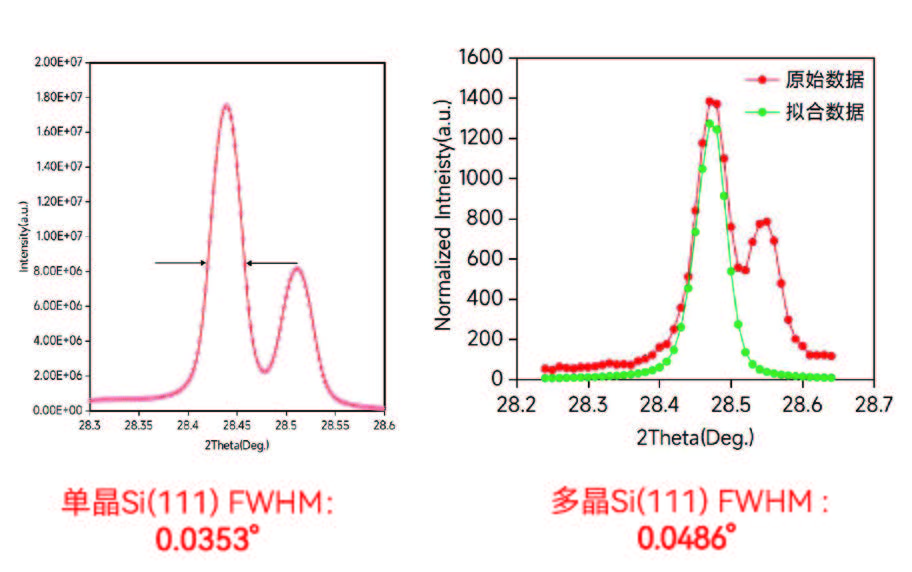

SXRD-HR100測試數據:半高寬(FWHM)
測試條件
· B/B幾何光路
· 光管功率：40KV，40mA
· 索拉狹縫：3°
· 入射狹縫：0.6°
· 步進模式：step=0.003°(單晶硅)
· 連續模式：step=0.02°(多晶硅)

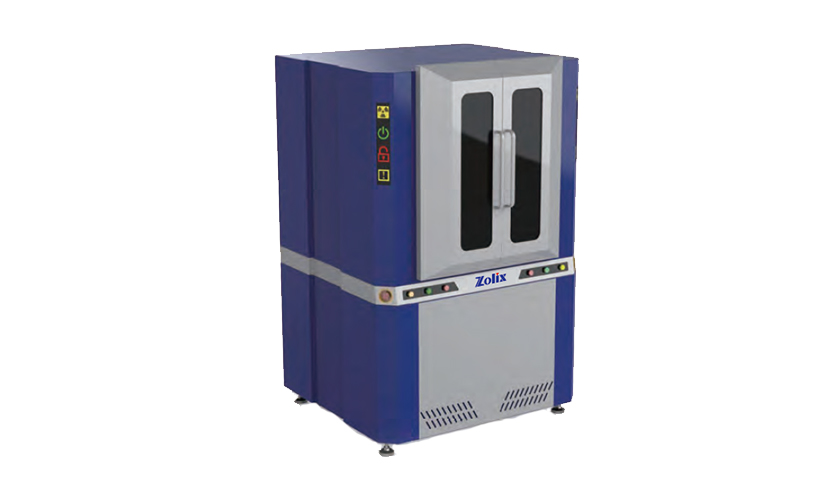

高精度X射線衍射儀SXRD-HR100技術特點
大功率光管（兩種靶材可選）
Cu靶：標配光源，波長=1.54Å，適用于絕大部分X射線衍射實驗和應用場景
Mo靶：波長=0.71Å，主要針對輕元素（如 Li、B）材料和超高分辨（如半導體應變層）的衍射實驗
模塊化與自動化設計
· 系統具有模組自動識別功能，可隨時了解系統配置狀態
· 光路自動調整，可有效降低實驗難度，提高實驗效率
· 不同光路之間可自動切換，大大提高實驗的自動化程度
超高分辨率
· 高精度測角儀，配合光學編碼器的全閉環控制，可實現的定位精度為 ±0.0001°
· X射線多層膜反射鏡（Goebel鏡），用于X射線光束修飾，可將光束準直性提高到0.03°以內，并有效去除特征光譜中的Kβ部分
· Ge220雙晶單色器，用于X射線光束修飾，可進一步提高光束單色性，是超高分辨率衍射的必備光學元件
· 可選配二維單光子計數探測器，具有大面積（有效面積 77.1x 38.4毫米）、高空間分辨率（最小像素75x75 微米）和高計數率
客戶價值
提升科研效率 （自動化 + 高通量，縮短研發周期）
自動化操作：自動校準功能、模塊識別功能、一鍵式流程，可以有效降低實驗難度，提高實驗效率，非常適合需要快速迭代的研發場景
大面積光子計數探測器：可同時采集多角度數據，結合 AI 輔助分析，快速完成物相識別或應力分布計算，加速實驗-反饋循環
節約運行成本（低維護設計 + 模塊化擴展 + 自動化設計，降低全生命周期成本）
低維護與高壽命：標配的陶瓷密封X射線管，使用壽命長，日常無需維護成本
模塊化設計與擴展性：用戶無需為不同需求購置多臺設備，通過升級附件，即可擴展新的功能，降低初期投資和后續升級成本
節約人力成本：自動化操作減少對專業操作員的依賴，新手經過短期培訓即可獨立完成復雜測試，有效降低人力資源投入
提升數據的質量與可靠性（高靈敏度 + 穩定性，確保數據可靠性，支持高精度工藝控制）
高精度與低噪聲：高精密光學元件，對X射線光束進行準直和單色，配合多能量閾值可選的光子計數探測器，可以有效降低噪聲信號，提高實驗的分辨率，確保弱信號樣品的精準檢測，提高實驗數據的可靠性
穩定性與重復性：高精度機械加工，配合光學編碼器形成的全閉環控制，保證了測角儀的運動精度、穩定性、長期可靠性，可以滿足工業質量控制（如半導體晶圓檢測）對可重復性的嚴苛要求
靈活性（模塊化設計，兼容性強，擴展性強，滿足跨領域需求，適應技術趨勢迭代）
易用性（智能化操作降低技術門檻，遠程協作提升資源利用率）
應用領域
技術規格
| 項目 |
規格參數 |
|
外觀尺寸
|
1300(寬)×1880(高)×1300(深)mm
|
|
X射線光管
|
最大輸出功率3kw，電壓 10 - 60kv，電流 0 - 50mA
|
|
靶材 Cu，陽極接地，鈹窗 300μm，起飛角 6°
|
|
電子束焦斑：0.4×1.2mm
|
|
水冷：最小流速 3.5l/min,最大水壓 490KPa,壓降 98KPa
|
|
高壓電源
|
輸入：電壓 230Vac - 10%, one phase,電流 33A
|
|
輸出：電壓 0 - 60kv,電流 0 - 80mA
|
|
穩定性：預熱 1 小時后,8 小時內電壓和電流變化 < 0.01%
|
|
紋波：在 1KHz 以下，0.03% rms；在 1KHz 以上，0.75% rms
|
|
測角儀
|
類型：垂直放置測角儀
|
|
角度范圍：-110° ~ +168°
|
|
角度定位：步進電機 + 光學編碼器
|
|
最小步長 0.0001°，運動精度≤±0.0001°
|
| 項目 |
規格參數 |
|
探測器
|
類型：光子計數型混合像素半導體探測器
|
|
有效面積：77.1×38.4 = 2961mm²
|
|
像素大?。?5×75μm
|
|
尺寸：100 x 140 x 93 mm
|
|
樣品臺
|
標準樣品臺：Rx, RY, Z, phi
|
|
XYZ 運動平臺 (可選)： X, Y, Z
|
|
毛細管樣品臺 (可選)：X, Y, phi
|
|
五軸樣品臺 (可選)： X, Y, Z, phi, Chi
|
|
Non - ambient 樣品臺 (可選)
|
|
光學元件
|
可變狹縫：0.05 - 10mm
|
|
soller 狹縫：0.5°丶0.2°丶0.1°丶0.05°丶0.02°
|
|
Goebel 鏡：發散度≤0.03°， f1 = 100mm，單色性 Kα
|
|
雙晶單色器：Ge220×2
|
