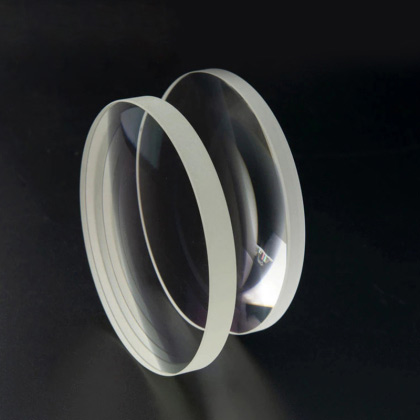

OLD系列BK7平凹透鏡（未安裝）
- 光學元件材料：BK7
- 多種直徑和焦距可選
- 用途：成像、準直、擴束
平凹透鏡由N-BK7玻璃制成，具有負焦距，其一面為平面，另一面為凹面。主要功能是將平行光轉化為發散光，并反向聚焦于虛焦點處，常用于光束發散、伽利略型擴束器或增大光學系統焦距。使用時，為減少像差，凹面應朝向入射光方向。其負球差特性可用于抵消系統中其他透鏡的像差。本產品提供未鍍膜版本及多種增透膜選項：VIS鍍膜（400-700nm）平均反射率<0.5%，NIR鍍膜（700-1100nm）適用于近紅外應用，SWIR鍍膜（1100-1700nm）專為短波紅外優化。直徑規格覆蓋12.7mm-25.4mm，滿足不同光學系統需求。
1）BK7平凹透鏡，未鍍膜，350 nm-2 μm
| 型號 |
OLD-127-25 |
OLD-127-30 |
OLD-127-50 |
OLD-254-50 |
OLD-254-75 |
OLD-254-100 |
| 工作波長 |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
350 nm-2.0 μm |
| 光學元件材質 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直徑 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直徑公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔徑 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 邊緣厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半徑 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 設計波長 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 鍍膜 |
未鍍膜 |
未鍍膜 |
未鍍膜 |
未鍍膜 |
未鍍膜 |
未鍍膜 |
| 表面光潔度 |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 損傷閾值 |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
4.5J/cm²@355nm |
| 0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
0.21J/cm²@515nm |
| 0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
0.50J/cm²@1550nm |
（2）BK7平凹透鏡，增透膜400 nm-700 nm
| 型號 |
OLD-127-25-A |
OLD-127-30-A |
OLD-127-50-A |
OLD-254-50-A |
OLD-254-75-A |
OLD-254-100-A |
| 工作波長 |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
400 nm-700 nm |
| 光學元件材質 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直徑 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直徑公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔徑 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 邊緣厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半徑 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 設計波長 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 鍍膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
| 表面光潔度 |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 損傷閾值 |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
0.19J/cm2@515nm，290fs，100Hz，Ø10.72μm (100 Pulses) |
（3）BK7平凹透鏡，增透膜700 nm-1100 nm
| 型號 |
OLD-127-25-B |
OLD-127-30-B |
OLD-127-50-B |
OLD-254-50-B |
OLD-254-75-B |
OLD-254-100-B |
| 工作波長 |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
700 nm-1100 nm |
| 光學元件材質 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直徑 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直徑公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔徑 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 邊緣厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半徑 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 設計波長 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 鍍膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
| 表面光潔度 |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
| 損傷閾值 |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
0.80J/cm2@980nm，190fs，100Hz，Ø12.684μm (100 Pulses) |
（4）BK7平凹透鏡，增透膜1100 nm-1700 nm
| 型號 |
OLD-127-25-C |
OLD-127-30-C |
OLD-127-50-C |
OLD-254-50-C |
OLD-254-75-C |
OLD-254-100-C |
| 工作波長 |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
1100nm-1700nm |
| 光學元件材質 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
N-BK7 |
| 直徑 |
12.7 mm |
12.7 mm |
12.7 mm |
25.4 mm |
25.4 mm |
25.4 mm |
| 直徑公差 |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
+0.00/-0.10 mm |
| 通光孔徑 |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
90% CA |
| 中心厚度 |
3.0 mm |
3.0 mm |
3.5 mm |
3.5 mm |
3.5 mm |
4.0 mm |
| 中心厚度公差 |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
±0.1 mm |
| 邊緣厚度 |
4.6 mm |
4.3 mm |
4.4 mm |
6.8 mm |
5.6 mm |
5.6 mm |
| 曲率半徑 |
-12.9 mm |
-15.5 mm |
-25.7 mm |
-25.7 mm |
-38.6 mm |
-51.5 mm |
| 設計波長 |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
587.6 nm |
| 焦距 |
-25.0 mm |
-30.0 mm |
-50.0 mm |
-50.0 mm |
-75.0 mm |
-100.0 mm |
| 焦距公差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 背焦距 |
-26.9mm |
-31.8 mm |
-52.1 mm |
-52.3 mm |
-77.0 mm |
-102.6 mm |
| 鍍膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
增透膜 |
| 增透膜 |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
Ravg<0.5%a@工作波長（6°入射角，單面） |
| 表面光潔度 |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
60/40（部分型號優于此光潔度） |
| 平面平整度 |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
λ/2 @633 nm |
| 曲面局部光圈 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
| 曲面光圈 |
3 |
3 |
3 |
3 |
3 |
3 |
| 偏心度 |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
≤3 arcmin |
