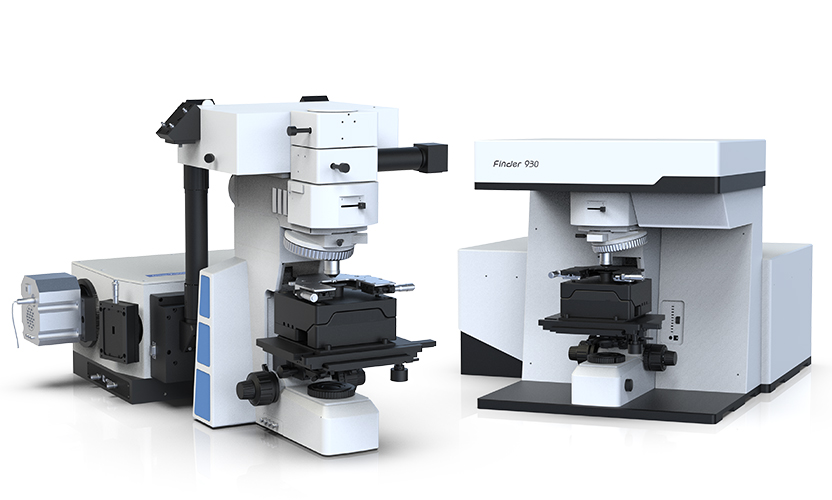

拉曼-AFM聯用系統SuperSPM-R900
儀器功能及特點：
• 采用基于石英音叉的壓電自感知探針，如Akiyama探針、SuperSPM探針。
• 采用標準顯微鏡，實現拉曼或者熒光探測，無需特殊改造。
• 實現頻率調制模式的形貌成像等測量分析功能，測量時樣品無激光干擾。
• 采用高精度嵌入式測控系統，主機隔音抗震設計，抗干擾能力強。
• 可選配多種規格的平面閉環型掃描器。
• 可選配擴展模塊增強系統功能，支持特殊功能定制。
拉曼-AFM聯用系統SuperSPM-R900主要技術參數：
1、大氣環境的原子力顯微鏡（AFM），主要組件包含主機、控制器、測控軟件及數據處理系統
2、采用壓電自感知探針實現形貌成像及力梯度-距離譜曲線等測量功能，形貌成像工作模式為頻率調制
3、采用壓阻傳感閉環平面掃描器， 最大掃描范圍約為80μm×80μm×8μm，XY方向的開環分辨率≤0.1nm，閉環分辨率≤3.0 nm。
4、系統噪聲水平（Z方向頻率檢測的噪聲水平，RMS）：≤±1Hz。
5、一鍵自動進樣，進樣行程≥10mm，步距≤50nm
6、掃描成像速率0.1Hz~30Hz，PID反饋控制的響應時間優于10 μs
7、樣品尺寸直徑Φ≤20mm，高度H≤10mm，掃描角度0°、90°、180°、360°可選
8、探針對樣品檢測的位置可手動調節，探針在X、Y方向的可調節行程≥6mm
