CSC1-M3-A

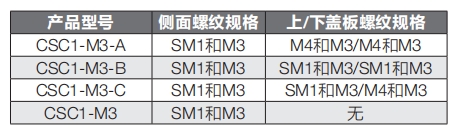

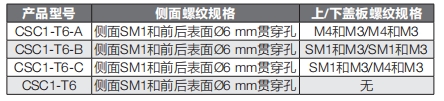

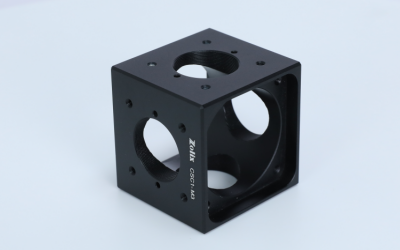

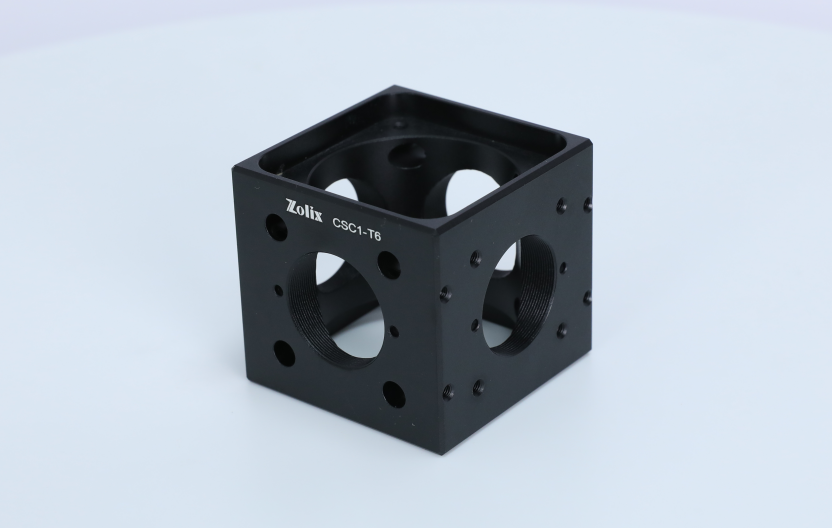

ZOLIX 30 mm籠式立方體側面為SM1螺紋貫穿孔，CSC1-M3 四個側面為M3螺紋孔，CSC1-T6前后表面為 Ø6 mm通孔。
ZOLIX 提供的60mm籠式立方體主體配置雙面6mm通孔（用于籠桿延展移動）及四面M3螺紋孔（通過螺釘固定6mm籠桿），實現光路靈活搭建。
60 mm籠式立方體
ZOLIX提供60mm籠式立方采用雙面Ø6mm通孔，四面M3螺紋孔復合結構，兼容Ø6mm籠桿安裝。通孔設計支持籠桿軸向滑動定位，螺紋孔通過螺釘實現籠桿剛性鎖緊。需配合CSC2-CP-C蓋板與CSC2-CP-D壓板形成完整光學元件安裝模塊，適用于棱鏡、分束立方等元件的固定。立方體本體為結構基件，需與其他組件組合使用。
|
型號 |
CSC2-SM2 |
|
材質 |
6061-T6鋁合金 |
|
表面處理方式 |
黑色陽極氧化 |
|
外形尺寸 |
76 mm×76 mm×76 mm |
|
側面螺紋規格 |
中心SM2螺紋通孔，四面M3螺紋孔，兩面Ø6 mm貫穿孔 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSC1-M3-A |  |
 |
| CSC1-M3-B | |
|
| CSC1-M3-C | |
|
| CSC1-M3 | |
|
| CSC1-T6-A | |
|
| CSC1-T6-B | |
|
| CSC1-T6-C | |
|
| CSC1-T6 | |
|

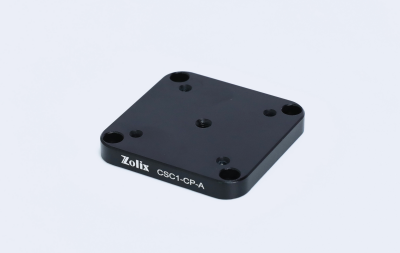

| CSC1-CP-A | |
|

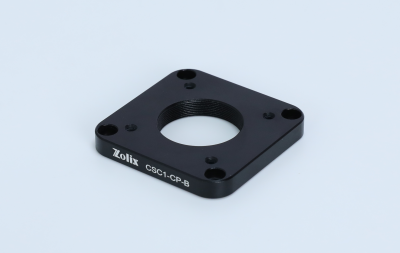

| CSC1-CP-B | |
|
| CSC2-SM2 | |
|
