CSMR1-AS
30 mm籠式旋轉調整架
產品說明
主體材質：6061-T6鋁合金ZOLIX提供的旋轉調整架兼容30mm籠式系統使用，適用于Ø25.4mm的光學元件?？蓪崿F(xiàn)繞中心軸線360°旋轉調節，調整架側面帶有鎖緊機構，光學元件對準后，可使用2 mm六角扳手緊固側面鎖緊螺釘以此固定安裝座位置。此調整架可在自由空間中使用，也可在30mm籠式系統中使用，兩者可互相兼容。其光學元件固定方式有頂絲固定和卡環固定兩種可選，調整架正面刻有360°旋轉刻線，刻線精度：2°，每20°刻有數字標記。CSMR1-ADS在CSMR1-A基礎上增加了差分刻度線，左右各10分度，差分精度為0.2°。
通用參數
|
主體材質 |
6061-T6鋁合金 |
表面處理方式 |
黑色陽極氧化 |
|
兼容系統 |
30mm 籠式系統 |
安裝光學元件尺寸 |
Ø25.4mm |
30 mm籠式旋轉調整架
主體材質：6061-T6鋁合金ZOLIX提供的旋轉調整架兼容30mm籠式系統，可實現繞軸線360°旋轉調節。調整架側面帶有鎖緊機構，光學元件對準后，可使用2 mm六角扳手緊固側面鎖緊螺釘以此固定安裝座位置。調整架底部帶有M4螺紋孔，安裝接桿使用。
|
產品型號 |
刻線精度 |
光學元件固定方式 |
|
CSMR1-A |
2° |
單卡環固定 |
|
CSMR1-S |
2° |
緊定螺釘固定 |
ZOLIX提供的籠式旋轉調整架兼容30mm籠式系統，可實現繞軸線360°旋轉調節。調整架側面帶有鎖緊機構，光學元件對準后，可使用2 mm六角扳手緊固側面鎖緊螺釘以此固定安裝座位置。相較于CSMR1-A，該調整架帶有差分刻度線，差分精度為0.2°。調整架底部帶有M4螺紋孔，安裝接桿使用。
|
產品型號 |
刻線精度 |
光學元件固定方式 |
|
CSMR1-ADS |
2° |
單卡環固定 |

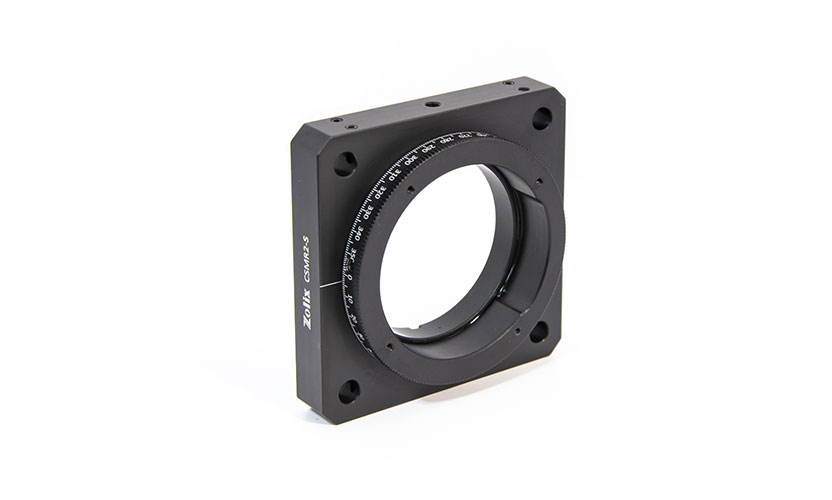

60 mm籠式旋轉調整架
材質：6061-T6鋁合金ZOLIX提供的旋轉調整架兼容60mm籠式系統使用，適用于直徑50.8mm的光學元件。可實現繞軸線360°旋轉調節，調整架側面帶有鎖緊機構，光學元件對準后，可使用2 mm六角扳手緊固側面鎖緊螺釘以此固定安裝座位置。此調整架可在自由空間中使用，也可在60mm籠式系統中使用，兩者可互相兼容。其光學元件固定方式有頂絲固定和卡環固定（兩種可選，調整架正面刻有360°旋轉刻線，刻線精度：1°，每20°刻有數字標記。
|
型號 |
CSMR2-A |
CSMR2-S |
|
材質 |
6061-T6鋁合金 |
6061-T6鋁合金 |
|
表面處理 |
黑色陽極氧化 |
黑色陽極氧化 |
|
安裝光學元件尺寸 |
Ø50.8mm |
Ø50.8mm |
|
安裝光學元件最大厚度 |
12.8mm |
/ |
|
安裝光學元件最小厚度 |
/ |
7.9mm |
|
可旋轉角度 |
360° |
360° |
|
刻線精度 |
1° |
1° |
|
通光孔徑 |
Ø48.3mm |
Ø48.3mm |
|
螺紋規格 |
SM2 |
/ |
|
徑向圓跳動 |
≤40μm |
≤40μm |
|
端面圓跳動 |
≤40μm |
≤40μm |
|
光學元件固定方式 |
單卡環固定 |
頂絲固定 |
|
附送卡環型號/數量 |
SM2/1個 |
/ |
|
兼容系統 |
60mm籠式系統 |
60mm籠式系統 |
| 型號 | PDF圖紙 | 3D圖紙 |
|---|---|---|
| CSMR1-AS |  |
 |
| CSMR1-A | |
|
| CSMR1-S | |
|
| CSMR1-ADS | |
|
| CSMR2-A | |
|
| CSMR2-S | |
|
