XY位移調整架
材質：6061-T6鋁合金
兼容60mm籠式系統
X、Y方向提供±2mm位移行程
光學元件固定方式：?jiǎn)慰ōh(huán)固定
底部帶有M6螺紋孔，可用于安裝接桿

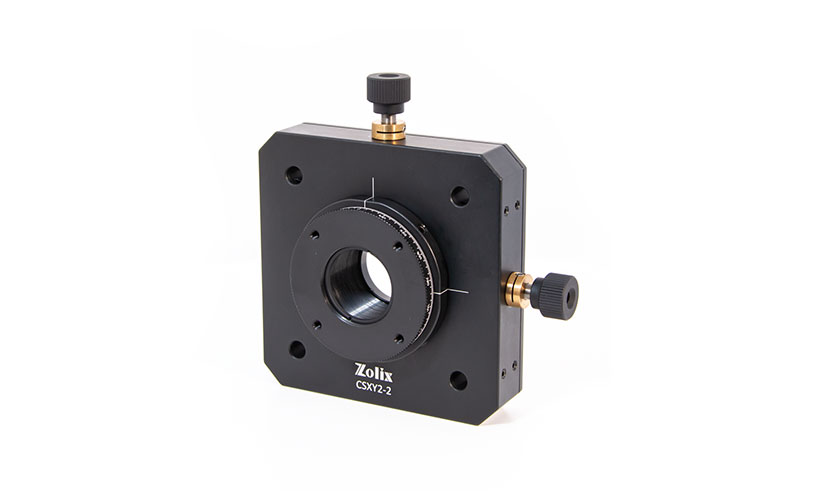

ZOLIX提供的XY位移調整架兼容60mm籠式系統使用。其調節器提供0.25mm/轉的調節精度，通過調節器可實現XY方向±2mm行程位移。籠桿連接通孔處各配有一個位于側面的鎖緊固定螺絲，可使用1.5 mm六角扳手緊固調整架，調整架底部帶有M6螺紋孔，可用于安裝接桿。
（1）60 mm籠式系統XY位移旋轉調整架
|
型號
|
CSXY2-2
|
|
主體材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø25.4mm
|
|
安裝光學元件最大厚度
|
20.5mm
|
|
調節絲桿規格/數量
|
M5×0.25/2個
|
|
X/Y方向行程調節范圍
|
±2 mm
|
|
調節絲桿分辨率
|
0.25mm/轉
|
|
中心螺紋孔規格
|
SM1螺紋
|
|
可旋轉角度
|
360°
|
|
刻線精度
|
1°
|
|
附送卡環規格/數量
|
SM1卡環/1個
|
|
光學元件安裝方式
|
單卡環安裝固定
|
|
兼容系統
|
60mm籠式系統
|
（2）60 mm籠式系統XY位移調整架
|
型號
|
CSXYR2
|
|
主體材質
|
6061-T6鋁合金
|
|
表面處理
|
黑色陽極氧化
|
|
安裝光學元件尺寸
|
Ø50.8mm
|
|
安裝光學元件最大厚度
|
15.5mm
|
|
調節絲桿規格/數量
|
M5×0.25/2個
|
|
X/Y方向行程調節范圍
|
±2mm
|
|
調節絲桿分辨率
|
0.25mm/轉
|
|
中心螺紋孔規格
|
SM2螺紋
|
|
附送卡環規格/數量
|
SM2/1個
|
|
光學元件安裝方式
|
單卡環安裝固定
|
