CSSM系列透鏡套筒

ZOLIX提供的SM05透鏡套筒，適用于安裝 Ø12.7mm光學元件或集成于16mm籠式系統進行光路遮擋而設計。該套筒兩端提供三種 SM05 螺紋接口選項：內螺紋、外螺紋或內外螺紋組合。其內螺紋與外螺紋設計允許套筒之間相互搭接，實現長度的靈活拓展。

產品咨詢

資料下載

產品概述

CSSM系列透鏡套筒

產品說明

主體材質：6061-T6鋁合金
可用于構造閉光的多元件光學系統
安裝光學元件尺寸：Ø12.7 mm
套筒兩端提供內螺紋、外螺紋及內外螺紋的三種SM05螺紋規格接口

ZOLIX提供的 SM05 透鏡套筒，適用于安裝 Ø12.7mm 光學元件或集成于 16mm 籠式系統進行光路遮擋而設計。該套筒兩端提供三種 SM05 螺紋接口選項：內螺紋、外螺紋或內外螺紋組合。其內螺紋與外螺紋設計允許套筒之間相互搭接，實現長度的靈活拓展。

（1）SM05透鏡套筒，內外螺紋

選型表

型號	CSSM05-8A	CSSM05-12.5A	CSSM05-25A	CSSM05-38A	CSSM05-50A	CSSM05-75A
主體材質	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金
表面處理方式	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化
安裝光學元件尺寸	Ø12.7mm	Ø12.7mm	Ø12.7mm	Ø12.7mm	Ø12.7mm	Ø12.7mm
安裝光學元件最大厚度	6.3mm	10.8mm	/	/	/	/
通光孔徑	Ø11.4mm	Ø11.4mm	Ø11.4mm	Ø11.4mm	Ø11.4mm	Ø11.4mm
套筒內螺紋長度	8mm	12.5mm	25mm	38mm	50mm	75mm
光學元件固定方式	單卡環安裝固定	單卡環安裝固定	單卡環安裝固定	單卡環安裝固定	單卡環安裝固定	單卡環安裝固定
附送卡環規格/數量	SM05卡環/1個	SM05卡環/1個	SM05卡環/1個	SM05卡環/1個	SM05卡環/1個	SM05卡環/1個
安裝螺紋規格	SM05內外螺紋	SM05內外螺紋	SM05內外螺紋	SM05內外螺紋	SM05內外螺紋	SM05內外螺紋

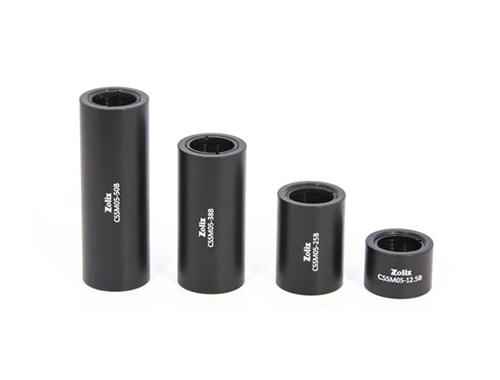

（2）SM05透鏡套筒，兩端內螺紋

選型表：

型號	CSSM05-12.5B	CSSM05-25B	CSSM05-38B	CSSM05-50B	CSSM05-75B
主體材質	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金	6061-T6鋁合金
表面處理方式	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化	黑色陽極氧化
安裝光學元件尺寸	Ø12.7mm	Ø12.7mm	Ø12.7mm	Ø12.7mm	Ø12.7mm
套筒長度	12.5mm	25mm	38mm	50mm	75mm
通光孔徑	Ø11.4mm	Ø11.4mm	Ø11.4mm	Ø11.4mm	Ø11.4mm
安裝螺紋規格	SM05內螺紋	SM05內螺紋	SM05內螺紋	SM05內螺紋	SM05內螺紋
光學元件固定方式	雙卡環安裝固定	雙卡環安裝固定	雙卡環安裝固定	雙卡環安裝固定	雙卡環安裝固定
附送卡環規格/數量	SM05卡環/2個	SM05卡環/2個	SM05卡環/2個	SM05卡環/2個	SM05卡環/2個

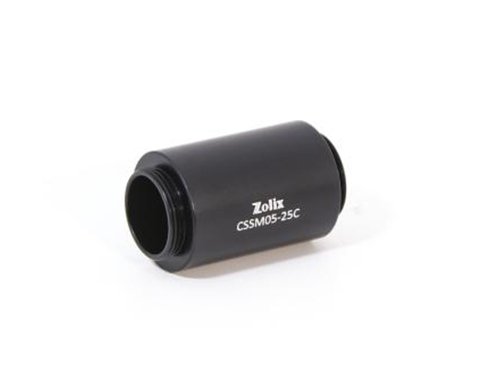

（3）SM05透鏡套筒，兩端外螺紋

選型表：

型號	CSSM05-25C
主體材質	6061-T6鋁合金
表面處理方式	黑色陽極氧化
通光孔徑	Ø11.4mm
套筒長度	25mm
安裝螺紋規格	SM05外螺紋
